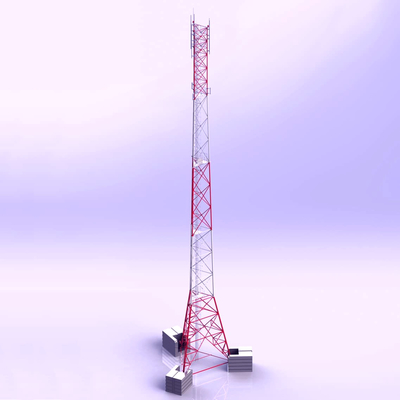

3 أرجل مفتوحة الوقوف الشبكة الصاعقة 30-60m الدعم الذاتي برج الفولاذ المغلف
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | GUANGXIN |
| إصدار الشهادات | ISO9001 |
| رقم الموديل | SST-301 |
| الحد الأدنى لكمية | مجموعة واحدة |
| الأسعار | USD1100 to USD1400 per ton |
| تفاصيل التغليف | حزم |
| وقت التسليم | 20-60 يومًا حسب كمية الطلب |
| شروط الدفع | T / T ، L / C ، ويسترن يونيون ، موني جرام |
| القدرة على العرض | 500 مجموعة شهريا |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الطول | 30-110 م | نوع القاعدة | أسس الخرسانة ذات الإطار الفولاذي |
|---|---|---|---|
| طلاء | المجلفن بالغمس الساخن | التصميم | 3 أو 4 أرجل سارية شبكية |
| عمر التصميم | 20-50 سنة | نوع الفولاذ | الفولاذ المنخفض الكربون القابل للصيانة |
| درجة الصلب | Q355B أو S355JR، Q235B أو ASTM A36 | عمر | أكثر من 50 عاما |
| الضمان | 3 سنوات بالنسبة لقطع الغيار المجانية للاستبدال | البراغي والصواميل | الصف 6.8 أو 8.8 |
| المنصات | 1-4 منصات أو بدون منصة | نوع الهيكل | قطع مثلث أو مربع أو متعدد الأطراف |
| فئة الأرض | أ، ب، ج | سرعة الرياح | 50-280 كم/ساعة (3 ثواني) |
| وقت التسليم | 20 إلى 60 يوما تخضع لكمية الطلب |
منتوج وصف
نحن ننتج جميع أنواع أبراج الصلب، بما في ذلك ليس فقط أبراج الأسلاك المزدوجة ولكن أيضا جميع أنواع أبراج الدعم الذاتي
الوصف
أبراج الاتصالات، والمعروفة أيضًا باسم أبراج الخلايا، أبراج البث، أو أبراج الاتصالات (Wi-Fi/WISP)هي هياكل عالية مصممة لتسهيل نقل أنواع مختلفة من الإشارات لأغراض الاتصالهذه الأبراج تلعب دوراً حاسماً في الاتصالات الحديثة والبث والتكنولوجيات اللاسلكية الأخرى.
أبراج الاتصالات هي هياكل طويلة تدعم الهوائيات المستخدمة في الاتصالات اللاسلكية.
نحن نقدم مجموعة متنوعة من أبراج الاتصالات مصممة لتلبية الاحتياجات المتطورة للصناعات والمجتمعات.معجزاتنا ذاتية الدعم والشخصية تقف عالية كمنارة للتقدم التكنولوجي، توفر بنية تحتية موثوقة للبث والاتصالات السلكية واللاسلكية. هذه الأبراج تفتخر هندسة قوية، وضمان الاستقرار والكفاءة في نقل الإشارة.
برج الاتصال الصلب الأنبوبي ذو 3 أرجل متوافق مع معيار ICAO
تم تأسيس شركة (غوانغتشو غوانغشين) لمعدات الاتصالات في عام 2009 وتقع في (غوانغتشو) وهي أكبر مدينة في جنوب الصينأبراج وأعمدة نقل الطاقة، الأبراج المخفية، أعمدة مصابيح الشوارع، الممرات المرورية والبوابات فضلا عن غيرها من الهياكل الصلبية ذات الصلة وفقا لمصمماتكم، المواصفات والرسومات.
أي نوع من الهياكل هو برج الهاتف الخليوي؟
برج الهاتف الخلوي عادة ما يكون عمود فولاذي أو هيكل شبكي يرتفع مئات الأقدام في الهواء.
بسبب تزايد شعبية الهواتف الخلوية خلال السنوات الـ15 الماضية، يمكن الآن أن تكون أبراج الاتصالات في أي مكان تقريباً.من المهم أن نلاحظ أن جميع أبراج الهاتف الخليوي ليست متشابهةهناك أربعة أنواع مختلفة من أبراج الاتصالات التي يمكن استخدامها لنقل إشارات الخليوية.هناك العديد من أنواع مختلفة من أبراج الخليوية التي يمكن تثبيتها اعتمادا على الأغراض الخاصة بك.
فيما يلي بعض الأنواع الشائعة من أبراج الاتصالات:
أبراج الاحتكار
يتكون هذا النوع من أبراج الخلايا من عمود أنبوبي واحد ؛ بسبب عدم الاستقرار الذي يأتي مع استخدام عمود واحد ، فإن ارتفاع هذه الهياكل لن يتجاوز 200 قدم.ميزة هذا النوع من البرج هو أنه يتطلب مساحة الأرض قليلة لترسيخ، والهوائيات يتم تركيبها ببساطة إلى الجزء العلوي الخارجي من الصاري.
المصنوعة من الصلب ذات الأجزاء الشائكة المصممة لحمل معدات الاتصالات اللاسلكية و الميكروويف، وهي مصممة من الأجزاء الشائكة ذات الأكمام المنزلقة،مصنوعة من الفولاذ ذو القوة العالية مع القوة الحد الأدنى للصدع 65 ksiكل طلب يتضمن قوالب فولاذية لضمان محاذاة محاور القاعدة الصحيحة. لدينا أحاديات لديها حلقات عمل محاور خطوة في مستويات فتحة اليد ومحاور خطوة حلقة في جميع نقاط العمل.المتاحة 12، 16 أو 18 جانبًا وبالارتفاعات التي تلبي مواصفاتك.
أبراج الشبكة

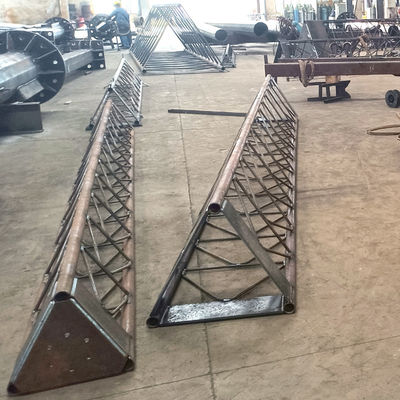

كما يشار إليها باسم الأبراج الداعمة ذاتيا أو البرج المستقل ، عادة ما تكون أبراج الشبكة مصنوعة من الصلب وتبني في شكل مثلثي (3 أرجل) أو مربع (4 أرجل).هذه الأبراج غالبا ما توفر أكثر استقرار ومرونة بالمقارنة مع أنواع أخرى من أبراج الخلايا.
تتوفر هياكلنا الداعمة ذاتياً مع أقدام مستديرة أنبوبية أو صلبة في نماذج ذات ثلاث أو أربع أرجل ، فهي قادرة على حمل أحمال معتدلة إلى ثقيلة.هذه الأبراج تأتي بشكل فردي مع كل مجموعة من القسم دعم تحديد بوضوحبالإضافة إلى تقديم أرجل مستديرة أنبوبية أو صلبة، نحن نقدم أبراج ذاتية الدعم مع أرجل زاوية عند الطلب.
أبراج خفية أو أبراج مخفية
الأبراج الخفية أو الأبراج المخفية تسمى أيضًا الأبراج المخفية التي يمكن نشرها لتلبية لوائح التقسيمات.إنها أغلى من الأبراج الأخرى لأنها تتطلب مواد إضافية لخلق مظهر مخفيحجمهم الأصغر عادة ما يجعلهم أقل كفاءة.
هل سبق لك أن رأيت شجرة معدنية مرسومة واقفة عالية على جانب الطريق السريع؟ أبراج الأشجار البيونية تبدو مثل الأشجار في المظهر، إنها مثال مألوف على برج خفي.هذا النوع من الهيكل يستخدم كلما كان هناك حاجة لإخفاء البرج في مرأى الجميعلقد تم تصميمها بطريقة تضمن أنها تندمج مع محيطها، لأن الكثير من الناس يعتبرون أبراج الهواتف الخلوية العارية قبيحة، أو تدخل.هذه الأبراج يمكن أن تأخذ شكل العديد من الأشياء الأخرى مثل علامات، أعمدة العلم، وحتى الصبار!

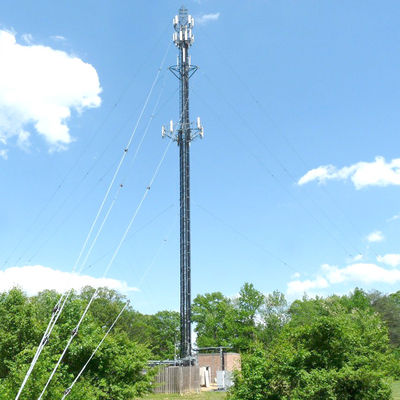

برج الأسلاك
البرج المزدوج هو برج اتصالات خفيف إلى ثقيل يتم بناؤه من قضبان مستقيمة مصطفة في شكل مثلثي أو مربع ، ولكن مدعومة بالسلك في جميع الزوايا.الأبراج ذات الأقسام ذات الأقسام ذات الأقسام العالية، تصل إلى ارتفاعات تصل إلى 2000 قدم، وتستخدم عادة للحفاظ على الهوائيات عالية عن الأرض مما يسمح بقوة إشارة أكبر واستقبال الخلية.
بالإضافة إلى الاستخدام الخلوي ، يمكن أن تستخدم أيضًا لأغراض الراديو والتلفزيون. فهي مثالية للعملاء الريفيين الذين يحتاجون إلى أقصى ارتفاع بتكلفة اقتصادية.
النوع الآخر من الأبراج هو الأبراج المتنقلة والتي قد تشمل أبراج التلسكوب التي تميل لأعلى أو تنحني لأسفل. فهي مناسبة للاتصالات الطارئة، أجهزة الراديو الثنائية الاتجاه،المحطات الأساسية البعيدة وتطبيقات الهاتف الخلوي على العجلات (COW)أبراج السطح هي أيضا شعبية لمحطات الخلايا الدقيقة 5G.
المواصفات التقنية
| 1قانون التصميم | إصدار التأشيرات التشخيصية/EIA-222-H2017 | ||||||||||||||||||||
الهيكل مواد الصلب |
|||||||||||||||||||||
| 2الدرجة | فولاذ خفيف | الصلب ذو الصلابة العالية | |||||||||||||||||||
| GB/T 700:Q235B | GB/T1591:Q345B | ||||||||||||||||||||
| أيه إس تي إم أيه 36 | أيه إس تي إم إيه 572 Gr50 | ||||||||||||||||||||
| EN10025: S235JR، S235J0,S235J2 | EN10025: S355JR، S355J0,S355J2 | ||||||||||||||||||||
| 3تصميم سرعة الرياح | ما يصل إلى 250 كم/ساعة | ||||||||||||||||||||
| 4الانحراف المسموح به | 0.5 ~ 1.0 درجة @ سرعة تشغيل | ||||||||||||||||||||
| 5قوة التوتر (MPa) | 360~510 | 470 ~ 630 | |||||||||||||||||||
| 6قوة الصعود (t≤16mm) (MPa) | 235 | 355 | |||||||||||||||||||
| 7الطول (%) | 20 | 24 | |||||||||||||||||||
| 8قوة الاصطدام KV (J) | 27 ((20°C) --- Q235B ((S235JR) | 27 ((20°C) --- Q345B ((S355JR) | |||||||||||||||||||
| 27 ((0°C) --- Q235C ((S235J0) | 27 ((0°C) --- Q345C ((S355J0) | ||||||||||||||||||||
| 27 ((-20°C) --- Q235D ((S235J2) | 27 ((-20°C) --- Q345D ((S355J2) | ||||||||||||||||||||
| المسامير والمحار | |||||||||||||||||||||
| 9الدرجة | الصف الرابع8، 6.8، 8.8 | ||||||||||||||||||||
|
10المعايير الخصائص الميكانيكية |
|||||||||||||||||||||
| 10.1 المسامير | ISO 898-1 | ||||||||||||||||||||
| 10.2 الجوز | الـ ISO 898-2 | ||||||||||||||||||||
| 10.3 غسالات | ISO 6507-1 | ||||||||||||||||||||
| 11معايير الأبعاد | |||||||||||||||||||||
| 11.1 المسامير | DIN7990, DIN931, DIN933 | ||||||||||||||||||||
| 11.2 الجوز | ISO4032، ISO4034 | ||||||||||||||||||||
| 11.3 غسالات | DIN7989، DIN127B، ISO7091 | ||||||||||||||||||||
| الحوائط | |||||||||||||||||||||
| 12الطريقة | لحام القوس المحمي من ثاني أكسيد الكربون و لحام القوس الغارق ((SAW)) | ||||||||||||||||||||
| 13. القياسية | (أو إس دبليو إس دي1)1 | ||||||||||||||||||||
| رقم الجزء | |||||||||||||||||||||
| 14طريقة وضع علامة على الأعضاء | طباعة المطبعة الهيدروليكية | ||||||||||||||||||||
| الغلفان | |||||||||||||||||||||
| 15معيار التصبغ لأجزاء الصلب | الصمغ الحار حسب المعايير ISO 1461 أو ASTM A123 | ||||||||||||||||||||
| 16معيار التصبغ للمسامير والمحار | الصمغ الحار حسب المعايير ISO 1461 أو ASTM A153 | ||||||||||||||||||||
| الاختبار | |||||||||||||||||||||
| 17اختبار وتفتيش داخلي |
اختبار الشد، تحليل العناصر، اختبار شاربي ((اختبار الأثر)) التلاعب البارد، اختبار المحقق، اختبار المطرقة |
||||||||||||||||||||
| السعة | |||||||||||||||||||||
| 18أقصى قدرة إنتاج | 5000 طن شهرياً | ||||||||||||||||||||
