5m إلى 18m الصلب المغلف عقدة ضوء الشارع للضوء الطرق ASTM A123

ارتفاع مخصص وتصميم المرافق أعمدة ضوء الشارع

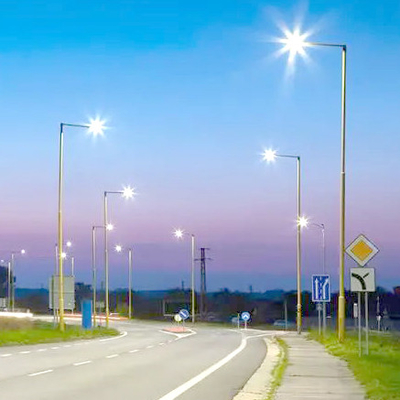

أعمدة ضوء الشارع المصنوعة من الفولاذ المغلف من 5m إلى 18m لإضاءة الطرق والطرق السريعة

ما هو عمود مصباح الشارع؟

يشير عمود مصباح الشارع إلى جميع الأعمدة المستخدمة في مصابيح الشارع. ويشمل أجزاء عمود القطب ، والفلانج الأساسي ، وأقواس ذراع التركيب ومسامير الارتكاز.إذا كان عمود مصباح الشارع مدفون مباشرة في الأرض، لا توجد شاشة قاعدة.

قطب ضوء الشارع هو الجزء الأساسي لنظام الإضاءة المنزلية مثل إضاءة الطرق ، وإضاءة الطرق السريعة ، وإضاءة المنتزهات ، وإضاءة المربعات ، وما إلى ذلك.الخرسانة أو الألياف الزجاجية.

ما هو ارتفاع عمود الضوء؟

يتم استخدام عمود بديل لتحديد الارتفاع المناسب لمعقب الضوء في بعض الحالات. القاعدة العامة هي اختيار ارتفاع يوفر الكمية المناسبة من انتشار الضوء ،دون التسبب في إشراق شديد.

كم يبلغ طول عمود الضوء في أمتار؟

عادة ما يكون طول أعمدة مصابيح الشوارع بين 25 و 50 قدمًا (أو 8 إلى 15 مترًا). يعتبر ارتفاع أعمدة مصابيح الشارع عمودًا مرتفعًا.

كم يبلغ طول مصباح الشارع العادي؟

يمتد إضاءة الشارع النموذجية من 5 إلى 12 مترًا. هناك إضاءة الشارع ذات ارتفاعات تتراوح بين 5 إلى 6 أمتار على طريق العقارات السكنية و 12 إلى 18 مترًا على طرق المرور الرئيسية.

ما هي المسافة بين أعمدة مصابيح الشارع؟

يجب أن يكون ارتفاع القطب أقل من المسافة بين القطبين الضوئيين. يجب أن يتم تثبيت القطبين الضوئيين أقرب إلى الأرض.الارتفاع المثالي والمسافة يمكن تحديدها من خلال كثافة الإضاءة، سرعة السفر، ومصدر الضوء على الممر.

                قطب إضاءة الشارع 8mSteel مع ذراعين لوحدات الإضاءة LED المدمجة

فئة أعمدة الإضاءة

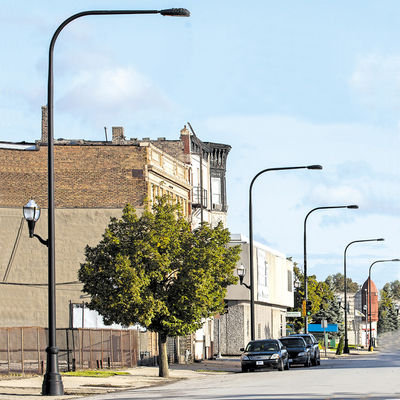

1، أعمدة إضاءة الشوارع

2، أعمدة إضاءة الطرق والطرق السريعة

3، حديقة السكن أو أعمدة الإضاءة في الحديقة

4أعمدة الإضاءة العالية

5، عدة أغراض أعمدة الإضاءة الذكية

مواصفات قطب ضوء الشارع

المواد:الصلب الخفيف أو الألومنيوم

سمك:3ملم، 4ملم، 5ملم، 6ملم، 8ملم، 10ملم، 12ملم إلخ مخصص لارتفاع القطب.

قسم القطب:شكل مستدير أو مربع أو مستطيل أو ثمانية أو شكل متعدد الأطراف آخر.

ارتفاع القطب:3م، 5م، 6م، 8م، 10م، 12م أو ارتفاع مخصص

عمود القطب:عمود مستقيم أو مخروط، مصنوع من أنبوب بلا خيوط أو أنابيب من الفولاذ أو الألومنيوم المطاطة ساخنة من بناء قطعة واحدة مع أقصى قوة تسليم 42 KSI.

قمة القطب: يتم الاحتفاظ بقمة القضيب بضربة للضوئي الخارجي و / أو الدعامة. استشر الشركة المصنعة للضوئية للحصول على الحجم الصحيح للضربة أو الصنبور أو نمط الحفر.تشمل خيارات أعلى القطب الأخرى غطاء القطب فقط أو أعلى عادي الذي هو نموذجي عندما يطابق قطر أعلى القطب الأبعاد اللازمة للاندفاع.

غطاء القطب:يتم توفير غطاء القضبان القابل للإزالة للقضبان التي تستقبل أنماط الحفر لمجموعات ذراع المصابيح الجانبية.

ذراع التثبيت:لا يوجد ذراع (يتم تركيب المصباح على قمة القطب) ، ذراع منحنية ملتوية من القطب ، ذراع واحد ، ذراعين أو ذراعين أو مجموعة تركيب مخصصة.

فتحة اليد / باب الخدمة:يتم توفير فتحة يد أو باب خدمة مع قفل على بعد 500 إلى 1000 مم من نهاية القاعدة لمجموعة القطب. كل فتحة يد تتضمن سهولة التثبيت ،مجموعة غطاء فتحة اليد ذاتية القيادة Swing Latchيتم توفير جميع مجموعات القطب مع فتحة يد مستطيلة 75mmx150mm. يتم تخصيص أبعاد فتحة اليد وفقًا لمتطلبات المشروع.
صفيحة القاعدة: يتم تصنيع عمود مصباح الشارع مع لوحة قاعدة لحامية لتثبيت إلى المسامير المرساة التي يتم تضمينها في أسس قاعدة الخرسانة.لا يتم تضمين لوحة قاعدة ويتم زرع القطب في الأرض أو أسس الخرسانة مباشرة.
المسامير المرساة- المسامير المرساة تتوافق مع ASTM F1554 الدرجة 55 أو 6.8S أو 8.8S ومزودة بمحارين هكس ومحارين مسطحين.المسامير لديها انحناء L على طرف واحد ويتم تسليط على الأقل 12 "على الطرف المتداول.
الأجهزة: جميع العناصر اللاصقة الهيكلية هي الفولاذ الكربوني عالي القوة المسالك. جميع العناصر اللاصقة غير الهيكلية هي الفولاذ الكربوني المسالك أو المقوى بالزنك أو الفولاذ المقاوم للصدأ.
التشطيب المضاد للتآكل:التشطيبات القياسية هي التشطيبات المصنوعة من الصلب الساخن (لقطب الفولاذ) أو الطلاء الممتاز أو طبقة مسحوق. خيارات التشطيب الإضافية متوفرة عند الطلب.
معايير التصميم: يرجى الرجوع إلى مواصفات معايير التصميم للحصول على ظروف التصميم المناسبة.

إجراءات تصنيع أعمدة مصابيح الشوارع

1, تفكيك وتقطيع الصفائح المسطحة

تقطع آلة القطع المضطربة المادة المضطربة إلى أوراق مسطحة ترابيزية أو مستطيلة.المواد المستخدمة في هذه العملية تختلف وفقا لمتطلبات العميل ومواصفات الأضواء.

قبل القطع، ضبط ميل آلة القطع الطولية لتتناسب مع الحجم المطلوب للقطع الطولية،وتثبيت وضع لوحة الصلب لضمان الحجم الأقصى للمواد المتبقية، بحيث يمكن استخدام المواد المتبقية للحد من نفايات المواد.

قبل فتح المادة ، من الضروري التحقق من تشغيل معدات قشر الأدوات ، وإزالة الحطام على المسار ، والحفاظ على المعدات في حالة عمل جيدة.

2، طي وتشكيل الصفيحة المسطحة لتكون قطب أنبوبي

يتم إنتاج وتصنيع أطوال المواد الترافيزية وفقًا لمتطلبات العميل للقطب. بسبب مختلف سمك المواد المستخدمة ،حجم آلة الانحناء المختارة سوف تختلف أيضا، تتراوح من 160 طن إلى 600 طن، مع أطوال تتراوح من 12 متر إلى 14 متر، وأطول حتى 16 متر.

3، لحام خيط المفاصل

استخدم آلة لحام قوس غارق (SAW) لحام خيط المفصل ، إنها عملية تلقائية يتم التحكم بها بواسطة نظام CNC ، مما يضمن أن يكون المفصل قويًا وسليمًا ،جودة اللحام جيدة بما فيه الكفاية وتطابق معايير التصنيع.

4, تسوية و ثني

ولأن الأقطاب سوف تتشوه إلى حد ما أثناء اللحام ، يجب إعادة تشكيلها وتصحيحها ميكانيكياً لضمان التسليم والجودة الصحيحة.وفقًا لمتطلبات العميل لعملية الإنتاج لمصابيح الشوارع، قد يكون من الضروري أيضا أن ينحني جسم القطب إلى زاوية معينة لتلبية متطلبات الإضاءة.

5طحن

طحن الحبال على حواف القطع واللحام إذا لزم الأمر. هذه العملية اختيارية ويمكن إكمالها يدويا. ولكن إذا كان إنتاج واسع النطاق من أعمدة مصابيح الشوارع،يوصى باستخدام العمليات الميكانيكية، والتي يمكن أن توفر تكاليف العمالة وتكاليف الوقت.

6, نهاية التقطيع

عملية التقطيع النهائي هي تسطيح كلا الطرفين من جسم القطب المكتمل لضمان أن يكون قسم القطب عموديًا على خط الوسط ، دون أي عدم توحيد في الزاوية أو الارتفاع.في نفس الوقت، بعد التسطيح ، يتم طلاء الوجه النهائي.

7الغسيل الساخن

تؤثر جودة التصبغ بشكل مباشر على جودة عمود المصباح. يجب أن يتم التصبغ وفقا للمعايير الوطنية،والسطح بعد التصبغ ناعم دون فرق في اللون وخالي من الانخفاضإنها عملية غلف الحرارة الحارة لمعالجة مضادة للتآكل لأعمدة مصابيح الشوارع.

8طلاء مسحوق رش (عملية اختيارية)

تتضمن هذه العملية بشكل رئيسي الرش التلقائي لأعمدة مصابيح الشوارع عبر خط إنتاج الرش.الغرض الرئيسي من طلاء الرش هو التزيين الجمالي والوقاية الإضافية من التآكلأولاً، يجب أن يُلمع سطح عمود المصباح المصعد لضمان سطح ناعم. ثم قم بتصحيح عمود الضوء الملمع، ومواءمة قسم القطب،وتأكد من أن مستقيمية القطب أعلى من 99%متطلبات انحراف العيار هي: القطب الصغير ≤ ± 1mm ، القطب الكبير ≤ ± 2mm. بعد ذلك ، يتم إرسالها إلى غرفة الرش ورشها وفقًا للون المطلوب من قبل العميل. وأخيرًا ،يتم إرسالها إلى غرفة التجفيفيجب أن تتوافق درجة الحرارة ووقت العزل في غرفة التجفيف بدقة مع متطلبات كل مسحوق بلاستيكي لضمان تماسك وسلاسة مسحوق البلاستيك.

بعد الانتهاء من جميع عمليات إنتاج عمود مصباح الشارع المذكورة أعلاه ، يتم الانتهاء من التفتيش والتعبئة ، ويمكن شحن المنتجات النهائية.
