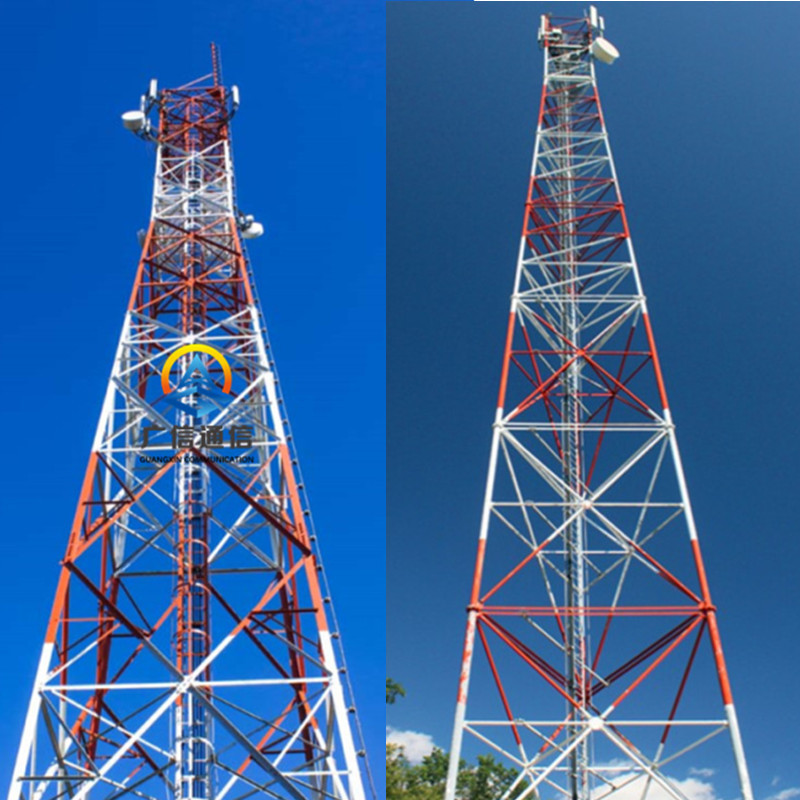

S355J0 برج فولاذي أنبوبي متصاعد بطول 60 متر مع ضوء منارة هوائي
| مكان المنشأ | قوانغتشو |
|---|---|
| اسم العلامة التجارية | Guangxin |
| إصدار الشهادات | ISO9001 |
| رقم الموديل | GX-5667G |
| الحد الأدنى لكمية | 1 مجموعة |
| الأسعار | USD1880-2100 |
| تفاصيل التغليف | ملاءات قطنية أو حزمة من القماش بحزمة |
| وقت التسليم | 20-30days |
| شروط الدفع | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض | 300 طن / شهر |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| اسم المنتج | برج أنبوبي فولاذي متصاعد بطول 60 مترًا | الهيكل الصلب | برج HDG شعرية الصلب |
|---|---|---|---|
| مواد | EN10025: S355JR ، S355J0 ، S355J2 | الأقواس | GB / T 700: Q235B |
| الانحراف المسموح به | 0.5 ~ 1.0 درجة @ سرعة التشغيل | تصميم سرعة الرياح | 35/210 كم / س |
| إصدار الشهادات | ISO9001:2008 SGS COC | قوة التأثير KV (J) | 27 (20 درجة مئوية) - Q345B (S355JR) |
| طريقة | لحام القوس المحمي بثاني أكسيد الكربون ولحام القوس المغمور (SAW) | معيار الجلفنة للأقسام الفولاذية | ISO 1461 أو ASTM A123 |
| تصميم القطب | ضد زلزال 8 درجة | تحميل التصميم | حسب المتطلبات والمواصفات من قبل العملاء في جميع أنحاء العالم |
| البراغي والصواميل | بشكل أساسي مسامير ISO 898 درجة 6.8 و 8.8 | ||
| إبراز | برج أنبوبي صلب بطول 60 مترًا,برج أنبوبي فولاذي S355J0 |
||
منتوج وصف
برج فولاذي أنبوبي متصاعد بطول 60 متر مع ضوء منارة هوائي
ميزة برج الصلب الزاوي:
1. ارتفاع برج الاتصالات الفولاذية الشبكية: يشير إلى المسافة العمودية من قاعدة قدم البرج إلى موقع التثبيت لقضيب الصواعق.
2. حامل الهوائي: 3 حوامل هوائي لكل قاعدة برج هوائي.
3. متطلبات ضغط الرياح: حدد ضغط الرياح وفقًا لـ W0 = V02 / 1600 عن طريق أخذ متوسط سرعة الرياح القصوى V0 (م / ث) لمدة 10 سنوات لمدة 10 دقائق من الأرض المحلية الفارغة نسبيًا وسطح مستو بارتفاع 10 م.كيلو نيوتن / م 2 ؛
4. حمولة الرياح بالحمل الكامل: احسب بناءً على عدد طبقات الهوائي وعدد هوائيات الميكروويف لكل طبقة وقطر الهوائي في مشروع معين ؛
5. زاوية انثناء برج الاتصالات: أقل من 1 درجة.
6. أضواء المنارة: يجب أن يتوافق الموقع والكمية ومعيار الارتفاع لأضواء إعاقة الطيران الخاصة بالشركة مع متطلبات الإدارة المختصة في وزارة الدفاع الوطني أو مكتب الطيران المدني للمشروع المحدد.عادة ، 45 مترًا أو أقل: مصباح عوامة واحد ؛من 50 مترًا إلى 90 مترًا: 3 مصابيح عوامة ؛100 متر: 5 مصابيح عوامة.
7. حامل الهوائي: 3 حوامل هوائي لكل قاعدة برج هوائي جبل.
8. أضواء المنارة: يجب أن يتوافق الموقع والكمية ومعيار الارتفاع لأضواء إعاقة الطيران الخاصة بالشركة مع متطلبات الإدارة المختصة في وزارة الدفاع الوطني أو مكتب الطيران المدني للمشروع المحدد.عادة ، 45 مترًا أو أقل: مصباح عوامة واحد ؛من 50 مترًا إلى 90 مترًا: 3 مصابيح عوامة ؛100 متر: 5 مصابيح عوامة.
9. رفوف الكابلات الخارجية: يجب نصب أبراج الكابلات على جانب غرفة الماكينة بعرض 40 سم.تم تجهيز كل برج قاعدة بحامل للكابلات ، يدفع كل منهما 3 أمتار (يحتوي كل رف ممر على حامل كبلات).
مواصفات ملحقات البرج الزاوي الفولاذي:
| مواد | فولاذ أنبوبي ، صفائح فولاذية زاوية ، صفيحة فولاذية مسطحة |
| نوع الفولاذ | الفولاذ الهيكلي منخفض الكربون قابل للحام |
| درجة الصلب | GB Q235 ، Q345 ، BS 4360 ، ASTM A36 إلخ. |
| قوة الغلة | Fy≥235MPa |
| قوة الشد | Fu≥400MPa |
| استطالة | σ≥20٪ |
| صقل الأسطح | الجلفنة بالغمس الساخن |
| طبقة مجلفنة | T≥65 ميكرومتر |
| ارتفاع | 20 م إلى 100 م ، حسب الطلب |
| تصميم | 4 أرجل برج شبكي قائم بذاته أو دعم ذاتي |
| بنية | من 1 إلى 5 منصات ، تأتي كل منصة مع 4 إلى 6 أقواس لتركيب الهوائيات أو عدد محدد من الأقواس لتركيب الهوائيات وأفران الميكروويف ووحدات RRU وغيرها من الأجهزة. |
| وضع العرض | CKD (تم هدمه بالكامل) ، SKD (شبه مطروح) ، DKD (تم طرحه مباشرة) |
| التثبيت / التثبيت | البراغي والصواميل ، لوحات التوصيل |
| ترتيب | أسس / مسامير التثبيت ، أقسام البرج ، منصات 1-5 (اختياري) ، أقواس التثبيت ، السلم ، نظام الأمان ضد السقوط ، مانع الصواعق ، لوحة التأريض ، إلخ. |
| حمل الرياح | 0.35-1.0 كيلو نيوتن / متر مربع |
| فترة الحياة | 20-50 سنة |
| ضمان | 5 سنوات |
| التطبيقات | هوائيات راديو GSM / 3G / 4G / 5G / FM ، أفران ميكروويف ، محطات اتصالات. |
التعليمات:
1. هل هيكل البرج وحدوي؟
لا ، يمكننا تصميمه وإنتاجه حسب طلب الزبون.
2. الشركة المصنعة أو التجارة؟
نحن مصنعون ولدينا مصنع خاص ، ومرحبا بكم في زيارة المصنع.
3. وقت التسليم؟
عادة ، في غضون 20 يومًا.ونحن ننتج ونشحن المنتج حسب طلب المشتري.
4. ما هي مدة خدمة برج الصلب؟
يمكننا ضمان عمر خدمة يزيد عن 30 عامًا.
5. للتجميع ، هل هو معقد للغاية وهل هناك كتاب تجميع أو دليل؟
سوف نقدم الرسم التجميعي مع شحن البضائع.
