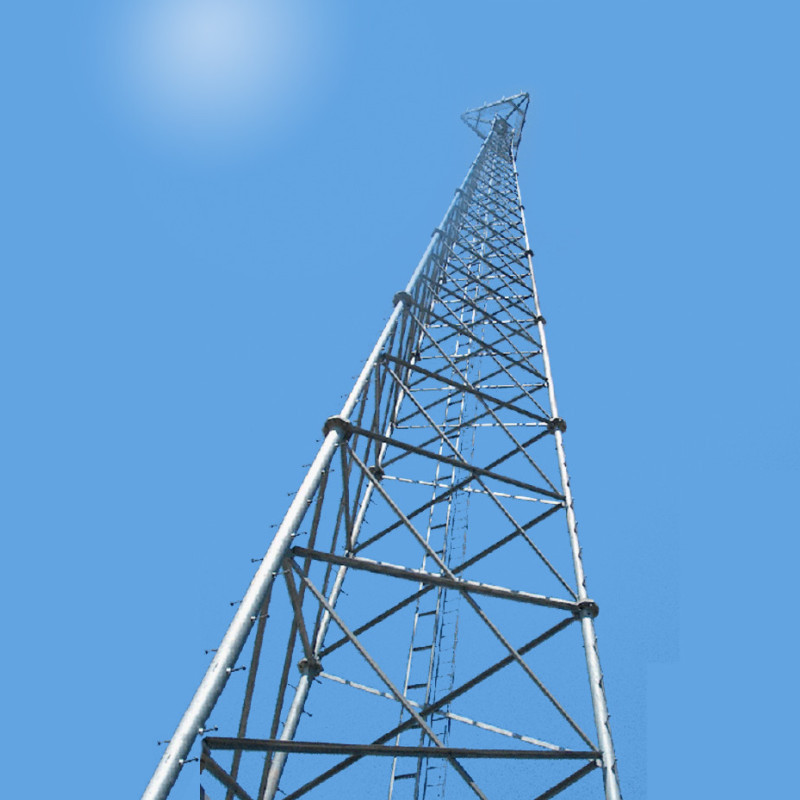

برج هوائي اتصالات ثلاثي الأرجل ثلاثي الأرجل من 20 إلى 100 متر Iso9001
| مكان المنشأ | قوانغتشو |
|---|---|
| اسم العلامة التجارية | Guangxin |
| إصدار الشهادات | ISO9001 |
| رقم الموديل | الموديل: GX-5658G |
| الحد الأدنى لكمية | 1 مجموعة |
| الأسعار | USD1880-2100 |
| تفاصيل التغليف | ملاءات قطنية أو حزمة من القماش بحزمة |
| وقت التسليم | 20-30days |
| شروط الدفع | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض | 300 طن / شهر |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| اسم المنتج | برج هوائي الاتصالات ثلاثي الأرجل ثلاثي الأرجل ISO9001 | الهيكل الصلب | برج HDG شعرية الصلب |
|---|---|---|---|
| نوع البرج | الزاوي / أنبوبي الدعم الذاتي | مواد | الصلب Q355B (GB / T 1591) |
| الجلفنة بالغمس الساخن | ISO 1461 2009 ، ASTM A123 | نوع الاتصال | سيتم توفير أجزاء للتوصيل أو التثبيت |
| سرعة الرياح التصميم | 35/210 كم / س | ضمان | 10 سنوات |
| عمر البرج | 50 سنة | تصميم القطب | ضد زلزال 8 درجة |
| معيار اللحام | AWS D1.1 | ||
| إبراز | برج هوائي الاتصالات الفولاذية,برج هوائي اتصالات ثلاثي الأرجل ثلاثي الأرجل,برج هوائي للاتصالات بطول 100 متر |
||
منتوج وصف
برج هوائي الاتصالات ثلاثي الأرجل ثلاثي الأرجل ISO9001
المؤشرات الفنية لبرج الاتصالات:
أ) ارتفاع برج شبكي فولاذي للاتصالات: يشير إلى المسافة الرأسية من قاعدة قدم البرج إلى موقع تركيب قضيب الصواعق ؛
ب) متطلبات ضغط الرياح: حدد ضغط الرياح وفقًا لـ W0 = V02 / 1600 عن طريق أخذ متوسط سرعة الرياح القصوى V0 (م / ث) لمدة 10 سنوات لمدة 10 دقائق من الأرض المحلية الفارغة نسبيًا وسطح مستو بارتفاع 10 م.كيلو نيوتن / م 2 ؛
ج) حمولة الرياح بالحمل الكامل: احسب بناءً على عدد طبقات الهوائي وعدد هوائيات الميكروويف لكل طبقة وقطر الهوائي في مشروع معين ؛
د) زاوية انثناء برج الاتصالات: أقل من 1 درجة ؛
هـ) إمالة المركز: يجب ألا يزيد عمودية البرج عن 1/1500 من ارتفاع برج الشبكة الفولاذي ؛
و) القوة الزلزالية: ≥8 ° ؛
ز) مدة الحفظ: لا تقل عن 30 سنة في البيئة المحلية.
ح) متطلبات الجلفنة: سماكة عامة أكبر من 86 ميكرون ، سماكة موحدة ، سطح أملس.يتم تحديد الوضع المحدد وفقًا للمشروع المحدد ؛
ط) المواد: Q345 Q235
ي) مصدر الفولاذ: Baosteel / Shougang / Handan Iron and Steel
مواصفات برج شعرية:
| مواد | فولاذ أنبوبي ، صفائح فولاذية زاوية ، صفيحة فولاذية مسطحة |
| نوع الفولاذ | الفولاذ الهيكلي منخفض الكربون قابل للحام |
| درجة الصلب | GB Q235 ، Q345 ، BS 4360 ، ASTM A36 إلخ. |
| قوة الغلة | Fy≥235MPa |
| قوة الشد | Fu≥400MPa |
| استطالة | σ≥20٪ |
| صقل الأسطح | الجلفنة بالغمس الساخن |
| طبقة مجلفنة | T≥65 ميكرومتر |
| ارتفاع | 20 م إلى 100 م ، حسب الطلب |
| تصميم | 4 أرجل برج شبكي قائم بذاته أو دعم ذاتي |
| بنية | من 1 إلى 5 منصات ، تأتي كل منصة مع 4 إلى 6 أقواس لتركيب الهوائيات أو عدد محدد من الأقواس لتركيب الهوائيات وأفران الميكروويف ووحدات RRU وغيرها من الأجهزة. |
| وضع العرض | CKD (تم هدمه بالكامل) ، SKD (شبه مطروح) ، DKD (تم طرحه مباشرة) |
| التثبيت / التثبيت | البراغي والصواميل ، لوحات التوصيل |
| ترتيب | أسس / مسامير التثبيت ، أقسام البرج ، منصات 1-5 (اختياري) ، أقواس التثبيت ، السلم ، نظام الأمان ضد السقوط ، مانع الصواعق ، لوحة التأريض ، إلخ. |
| حمل الرياح | 0.35-1.0 كيلو نيوتن / متر مربع |
| فترة الحياة | 20-50 سنة |
| ضمان | 5 سنوات |
| التطبيقات | هوائيات راديو GSM / 3G / 4G / 5G / FM ، أفران ميكروويف ، محطات اتصالات. |
تصنيف منتجات برج الاتصالات:
أ) التصنيف حسب المادة: الأبراج الفولاذية الزاوية ، أبراج الأنابيب الفولاذية.
ب) التصنيف حسب الهيكل: أبراج فولاذية ذات أربعة أعمدة وأبراج من الصلب ذات ثلاثة أعمدة وأبراج أحادية الأنبوب (أبراج أحادية الأنبوب) وأبراج ذات خط سحب.
ج) وفقًا لطرق الدعم: الأبراج القائمة بذاتها ، وأبراج السحب ؛
د) حسب الموقع: برج أرضي ، برج سقف ؛
هـ) أنواع أبراج الاتصالات الخاصة بشركتنا: أبراج الاتصالات العامة ، وأبراج الاتصالات التجميلية ، وأبراج الاتصالات ذات الشجرة الإلكترونية ، وأبراج اتصالات المناظر الطبيعية.
مُكَمِّلات:
1. مجموعات الطلاء (معايير منظمة الطيران المدني الدولي): طلاء أكريليك مائي مضاد للتآكل يشمل الطلاء التمهيدي والبرتقالي / الأحمر الدولي والأبيض العاجي
2. ضوء الطيران: 48V / 220V ضوء مزدوج وضوء واحد وضوء شمسي
3. نظام الإضاءة: مانع الصواعق مع موصل سفلي لكابل نحاسي 70mm2 G / Y أو شريط مسطح نحاسي 25x3mm مع مشابك ، وقضبان توصيل من الصلب المطلي بالنحاس أو حسب ما يحدده العملاء.
4. نظام التأريض: قضيب التأريض بكابل وعروات مجدولة من الصلب المغطى بالنحاس وما إلى ذلك أو وفقًا لما يحدده العملاء.
5. ACDB حسب المحدد من قبل العملاء
6. المبارزة: سياج سياج وسلك شبكي بأسلاك شائكة وبوابة.
7. نظام منع السقوط: نظام منع السقوط بشهادة GB و CE.
8. كابل الألياف الضوئية: حسب المحدد من قبل العميل
9. المولد: حسب ما يحدده العميل
10. قفص المظلة والمولدات: حسب المحدد من قبل العملاء
