المجلفن الصلب 50m شعرية برج وحدات للإشارة المتنقلة
| مكان المنشأ | قوانغتشو |
|---|---|
| اسم العلامة التجارية | Guangxin |
| إصدار الشهادات | ISO9001 |
| رقم الموديل | الموديل: GX-5654G |
| الحد الأدنى لكمية | 1 مجموعة |
| الأسعار | USD1880-2100 |
| تفاصيل التغليف | ملاءات قطنية أو حزمة من القماش بحزمة |
| وقت التسليم | 20-30days |
| شروط الدفع | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض | 300 طن / شهر |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| اسم المنتج | المجلفن الصلب 50m برج شعرية وحدات للإشارة المتنقلة | الهيكل الصلب | برج HDG شعرية الصلب |
|---|---|---|---|
| مواد | الصلب Q355B (GB / T 1591) | الجلفنة بالغمس الساخن | ISO 1461 2009 ، ASTM A123 |
| قوة التوتر (الأم) | 360 ~ 510 | سرعة الرياح التصميم | 30/220 كم / س |
| نوع البرج | زاوي قائم بذاته / أنبوبي | نوع الاتصال | سيتم توفير أجزاء للتوصيل أو التثبيت |
| تصميم القطب | ضد زلزال 8 درجة | ضمان | 10 سنوات |
| عمر البرج | 50 سنة | ||
| إبراز | برج شبكي بطول 50 م,برج شبكي من الصلب المجلفن,برج Q355B شعرية |
||
منتوج وصف

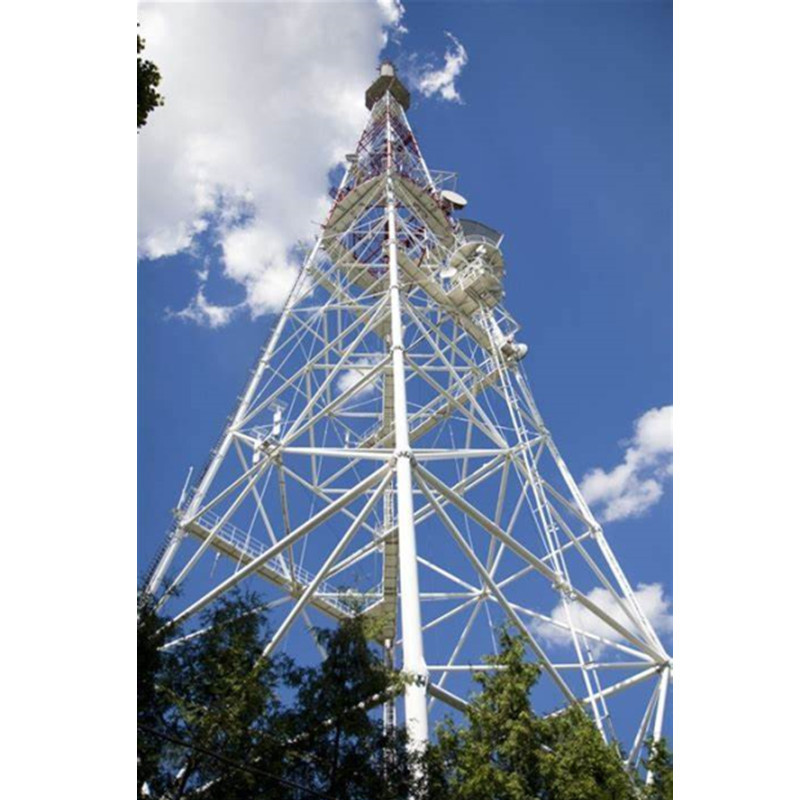

المجلفن الصلب 50m برج شعرية وحدات للإشارة المتنقلة
سمة من سمات برج الاتصالات في قوانغتشو:
برج الاتصالات هو نوع من برج إرسال الإشارات ، ويسمى أيضًا برج إرسال الإشارة أو برج الإشارة ، وإشارة دعم الوظيفة الرئيسية ، ودعم هوائي إرسال الإشارات ، والمستخدم في الهاتف المحمول ، و Unicom ، والاتصالات السلكية واللاسلكية ، ونظام تحديد المواقع عبر الأقمار الصناعية لحركة المرور (GPS) وإدارات الاتصالات الأخرى.
مواصفات برج الاتصالات في قوانغتشو:
| مواد | فولاذ أنبوبي ، صفائح فولاذية زاوية ، صفيحة فولاذية مسطحة |
| نوع الفولاذ | الفولاذ الهيكلي منخفض الكربون قابل للحام |
| درجة الصلب | GB Q235 ، Q345 ، BS 4360 ، ASTM A36 إلخ. |
| قوة الغلة | Fy≥235MPa |
| قوة الشد | Fu≥400MPa |
| استطالة | σ≥20٪ |
| صقل الأسطح | الجلفنة بالغمس الساخن |
| طبقة مجلفنة | T≥65 ميكرومتر |
| ارتفاع | 20 م إلى 100 م ، حسب الطلب |
| تصميم | 4 أرجل برج شبكي قائم بذاته أو دعم ذاتي |
| بنية | من 1 إلى 5 منصات ، تأتي كل منصة مع 4 إلى 6 أقواس لتركيب الهوائيات أو عدد محدد من الأقواس لتركيب الهوائيات وأفران الميكروويف ووحدات RRU وغيرها من الأجهزة. |
| وضع العرض | CKD (تم هدمه بالكامل) ، SKD (شبه مهدوم) ، DKD (تم هدمه بشكل مباشر) |
| التثبيت / التثبيت | البراغي والصواميل ، لوحات التوصيل |
| ترتيب | أسس / مسامير التثبيت ، أقسام البرج ، منصات 1-5 (اختياري) ، أقواس التثبيت ، السلم ، نظام الأمان ضد السقوط ، مانع الصواعق ، لوحة التأريض ، إلخ. |
| حمل الرياح | 0.35-1.0 كيلو نيوتن / متر مربع |
| فترة الحياة | 20-50 سنة |
| ضمان | 5 سنوات |
| التطبيقات | هوائيات راديو GSM / 3G / 4G / 5G / FM ، أفران ميكروويف ، محطات اتصالات. |
الاتصالات الصلب شعرية برج الملحقات الوضع القياسي:
أ) حامل الهوائي: 3 حوامل هوائي لكل حامل هوائي برجي أساسي.
ب) أضواء المنارة: يجب أن يتوافق الوضع والكمية ومعيار الارتفاع لأضواء إعاقة الطيران الخاصة بالشركة مع متطلبات الإدارة المختصة في وزارة الدفاع الوطني أو مكتب الطيران المدني للمشروع المحدد.عادة ، 45 مترا وما دون: ضوء عوامة واحدة ؛من 50 مترًا إلى 90 مترًا: 3 مصابيح عوامة ؛100 متر: 5 مصابيح عوامة.
ج) حوامل الكابلات الخارجية: يتم نصب أبراج الكابلات على جانب غرفة الماكينة بعرض 40 سم.تم تجهيز كل برج قاعدة بحامل للكابلات ، يدفع كل منهما 3 أمتار (يحتوي كل رف ممر على حامل كبلات).
د) مانع الصواعق: يجب توصيله بالصمام السفلي من خلال لحام موثوق.يجب أن تكون المواد السفلية من الصلب المسطح المجلفن 40 مم × 4 مم.يجب أن تكون المسافة بين نقطة اتصال الموصل السفلي على الأرض ونقطة اتصال سلك التأريض لغرفة المعدات هي المسافة بين نقطة التوصيل على الأرض.لا تقل عن 10 م.
هـ) الأساس: ضمان مقاومة الزلازل ومقاومة الرياح وتحميل برج الشبكة الفولاذية.يجب أن يكون السطح العلوي لأساس البرج الحديدي مسطحًا وأن يكون الانحراف الأفقي أقل من 1.5 مم.يجب أن يفي الباقي بمتطلبات التصميم الخاصة بالمشروع المحدد.
و) الشبكة الأرضية: يجب أن تمتد مساحة الشبكة الأرضية إلى مسافة 1.5 متر وراء سفح قاعدة البرج.يجب ألا يتجاوز حجم الشبكة 3 م × 3 م ومحيطها مغلق.في الوقت نفسه ، يجب أيضًا استخدام قضيبين أو أكثر من قضبان الصلب الرئيسية في كومة قاعدة البرج كجسم تأريض رأسي للتواصل مع الشبكة الأرضية.يجب توصيل الشبكة الأرضية للبرج الحديدي والشبكة الأرضية لغرفة المعدات ببعضهما البعض على فترات من 3 إلى 5 أمتار (مكانان على الأقل متصلان ببعضهما البعض).يجب أن تكون أرجل البرج الأربعة ملحومة ومتصلة بالشبكة الأرضية القريبة.مقاومة التأريض للبرج الشبكي الفولاذي أقل من 5 أوم.
