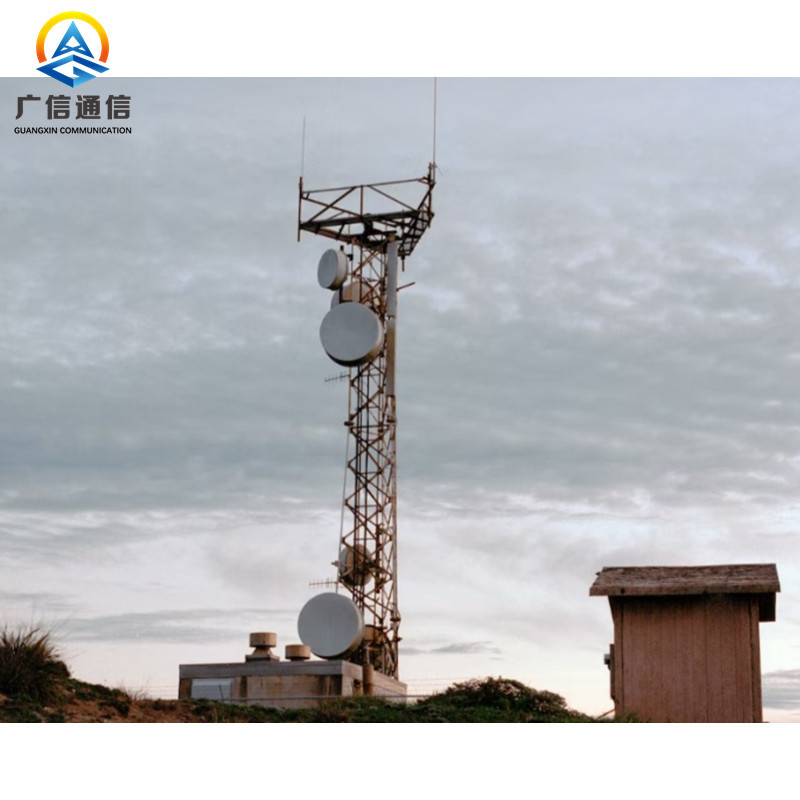

70 م 4 أرجل برج فولاذي دعم ذاتي لجهاز إرسال راديو FM
| مكان المنشأ | قوانغتشو |
|---|---|
| اسم العلامة التجارية | Guangxin |
| إصدار الشهادات | ISO9001 |
| رقم الموديل | GX-5637G |
| الحد الأدنى لكمية | 1 مجموعة |
| الأسعار | USD1880-2100 |
| تفاصيل التغليف | ملاءات قطنية أو حزمة من القماش بحزمة |
| وقت التسليم | 20-30days |
| شروط الدفع | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض | 300 طن / شهر |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| اسم المنتج | 70 م 4 أرجل برج فولاذي دعم ذاتي لجهاز إرسال راديو FM | مواد | الصلب Q355B (GB / T 1591) |
|---|---|---|---|
| الجلفنة بالغمس الساخن | ISO 1461 2009 ، ASTM A123 | ضغط الرياح التصميمي | 0.3-1.2 كيلو نيوتن / م² |
| سرعة الرياح التصميم | 30-50 م / ث ، يمكن تخصيصها حسب متطلبات المشتري | الهيكل الصلب | برج شعرية الصلب |
| سلك كابل | سلك التأريض النحاسي | تصميم القطب | ضد زلزال 8 درجة |
| قوة التوتر (الأم) | 360 ~ 510 | ميناء الشحن | Huangpu أو Yantian / Shekou |
| نوع الاتصال | براغي وصواميل | نوع البرج | برج شعرية أنبوبي |
| إبراز | 4 أرجل برج فولاذي داعم ذاتيًا,برج فولاذي دعم ذاتي 70 مترًا,برج فولاذي Q355B ذاتي الدعم |
||
منتوج وصف
70m 4 أرجل الدعم الذاتي برج الصلب لراديو FM الإرسال
تم تصميم برج زاوية الاتصالات السلكية واللاسلكية 4 أرجل لدعم شبكات الهاتف المحمول والاتصالات اللاسلكية وهوائيات التلفزيون والبث الإذاعي ذاتيًا.
مواصفاتنا لبرج فولاذي ذو 4 أرجل:
الارتفاعات المصنعة الأكثر شيوعًا هي ما بين 10 م إلى 100 م ولكنها قد تمتد إلى ما بعد ذلك حسب المتطلبات.
✓سرعة الرياح التصميمية:بين 120 إلى 220 كم / ساعة
✓حد انحراف الهوائي:بين 0.5 إلى 2 درجة
يتم حساب التصميم الفولاذي الإنشائي وفقًا لأحدث المعايير الدولية (EIA ، Eurocode ، NV65 ، BS)
✓مواصفات المواد ستكون:
• الصلب عالي الشد طبقاً للمواصفة EN10025.S355J0 أو الفولاذ المكافئ طبقًا لـ EN10025.S235JR (ما يعادل 43B) ، ASTM A36 درجة 36 أو ما يعادلها.
• البراغي طبقًا للمواصفة DIN931 و 931.
• جميع مكونات الهيكل مجلفنة بالغمس على الساخن طبقاً للمواصفة EN ISO 1461.
• مسامير التثبيت طبقاً للمواصفة DIN 976.
قاعدة برج من 4 أرجل برج فولاذي:
✓ هيكل برج رئيسي مزود بمسامير برجية.
✓ قالب التثبيت مع مسامير التثبيت.
✓ سلم عمودي مع دعم علبة الكابلات العمودية.
✓ منصة عمل كاملة الوقوف في الأعلى
✓ يستريح منصة كل 15 م
الملحقات الاختيارية:
✓ أقواس الهوائي
✓ قفص امان
✓ نظام خط الحياة
✓ باب مضاد للتطفل
✓ التأريض والحماية من الصواعق
✓ ضوء الانسداد
✓ توصيف / رسم
✓ علبة الكابلات الأفقية
مواصفات برج شعرية الرجل:
| مواد | فولاذ أنبوبي ، صفائح فولاذية زاوية ، صفيحة فولاذية مسطحة |
| نوع الفولاذ | الفولاذ الهيكلي منخفض الكربون قابل للحام |
| درجة الصلب | GB Q235 ، Q345 ، BS 4360 ، ASTM A36 إلخ. |
| قوة الغلة | Fy≥235MPa |
| قوة الشد | Fu≥400MPa |
| استطالة | σ≥20٪ |
| صقل الأسطح | الجلفنة بالغمس الساخن |
| طبقة مجلفنة | T≥65 ميكرومتر |
| ارتفاع | 20 م إلى 100 م ، حسب الطلب |
| تصميم | 4 أرجل برج شبكي قائم بذاته أو دعم ذاتي |
| بنية | من 1 إلى 5 منصات ، تأتي كل منصة مع 4 إلى 6 أقواس لتركيب الهوائيات أو عدد محدد من الأقواس لتركيب الهوائيات وأفران الميكروويف ووحدات RRU وغيرها من الأجهزة. |
| وضع العرض | CKD (تم هدمه بالكامل) ، SKD (شبه مطروح) ، DKD (تم طرحه مباشرة) |
| التثبيت / التثبيت | البراغي والصواميل ، لوحات التوصيل |
| ترتيب | أسس / مسامير التثبيت ، أقسام البرج ، منصات 1-5 (اختياري) ، أقواس التثبيت ، السلم ، نظام الأمان ضد السقوط ، مانع الصواعق ، لوحة التأريض ، إلخ. |
| حمل الرياح | 0.35-1.0 كيلو نيوتن / متر مربع |
| فترة الحياة | 20-50 سنة |
| ضمان | 5 سنوات |
| التطبيقات | هوائيات راديو GSM / 3G / 4G / 5G / FM ، أفران ميكروويف ، محطات اتصالات. |
التعليمات:
1. هل هيكل البرج وحدوي؟
لا ، يمكننا تصميمه وإنتاجه حسب طلب الزبون.
2. الشركة المصنعة أو التجارة؟
نحن مصنعون ولدينا مصنع خاص ، ومرحبا بكم في زيارة المصنع.
3. وقت التسليم؟
عادة ، في غضون 20 يومًا.ونحن ننتج ونشحن المنتج حسب طلب المشتري.
4. ما هي مدة خدمة برج الصلب؟
يمكننا ضمان عمر خدمة يزيد عن 30 عامًا.
5. للتجميع ، هل هو معقد للغاية وهل هناك كتاب تجميع أو دليل؟
سوف نقدم الرسم التجميعي مع شحن البضائع.
