دعم ذاتي لـ 4 أرجل من الصلب المجلفن ببرج اتصالات
| مكان المنشأ | قوانغتشو، الصين |
|---|---|
| اسم العلامة التجارية | GUANGXIN |
| إصدار الشهادات | ISO9001 |
| رقم الموديل | إس إس تي -0467 |
| الحد الأدنى لكمية | 1 مجموعة |
| الأسعار | USD1998-19998 per set |
| تفاصيل التغليف | صفائح الفقاعات البلاستيكية |
| وقت التسليم | 20-30 يوما |
| شروط الدفع | T / T ، L / C ، ويسترن يونيون ، موني جرام |
| القدرة على العرض | مجموعات 500 شهريا |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| اسم | برج زاوية الصلب المجلفن | مواد | ألواح أو مواسير ذات زاوية إنشائية قابلة للحام |
|---|---|---|---|
| صقل الأسطح | الجلفنة بالغمس الساخن | ارتفاع | 30 م إلى 120 م أو ارتفاع حسب الطلب |
| الصف المادي | GB Q235 ، Q345 ، Q355 أو درجة محددة | قوة الغلة | 235 ~ 355 ميجا باسكال |
| سمك المجلفن | 65 ~ 85 ميكرون | تصميم | 1-5 منصات مع كتائف تركيب |
| حمل الرياح | 0.36-1.0 كيلو نيوتن / متر مربع | فترة الحياة | 20-50 سنة |
| ضمان | 3 سنوات | وقت التسليم | 20-30 يوما |
| إبراز | 4 أرجل برج للاتصالات الفولاذية,برج اتصالات فولاذي ذاتي الدعم,برج اتصالات من الحديد المجلفن |
||
منتوج وصف

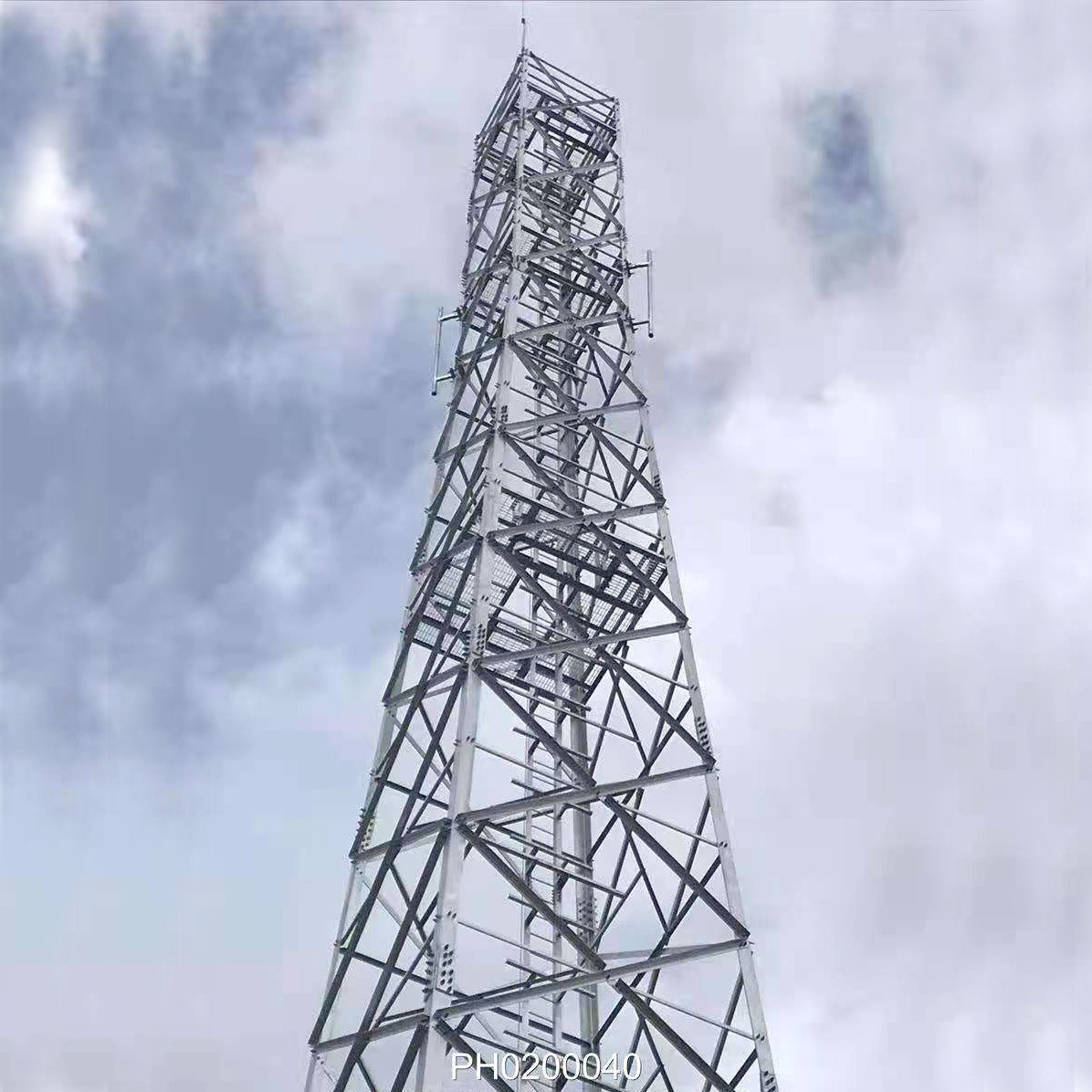

دعم ذاتي لـ 4 أرجل من الصلب المجلفن برج الاتصالات من الحديد المجلفن
4 أرجل برج شبكي من الصلب المجلفن ذاتي الدعم ذاتي الدعم
برج هوائي متحرك زاوي قائم بذاته رباعي الأرجل
مورد محترف ومصنع من 4 أرجل برج اتصالات شبكي من الصلب المجلفن ذاتي الدعم ، برج هوائي ، برج راديو وبرج تلفزيون ، برج نقل وتوزيع الطاقة
هناك 3 أنواع شائعة من أبراج الاتصالات الشبكية - الأبراج الفولاذية الثابتة الأرضية ذاتية التدمير ، والأبراج الفولاذية ذاتية الدعم على الأسطح والأبراج المشدودة بالأسلاك الفولاذية.عادة ما يصل ارتفاع الأبراج الشبكية الفولاذية إلى 35 مترًا إلى 120 مترًا.إلى جانب استخدامها في الاتصالات السلكية واللاسلكية ، تستخدم الأبراج الفولاذية أيضًا على نطاق واسع لنقل وتوزيع الطاقة بالإضافة إلى محطات إرسال إشارات التلفزيون والراديو.
طائرة أسرع من الصوت: برج فولاذي ذاتي الدعم
البرج الفولاذي ذاتي الدعم هو البرج الأكثر شيوعًا لتطبيقات الاتصالات أو نقل الطاقة والتوزيع.إنها مصممة بشكل عام لثلاثة أرجل أو 4 أرجل ، وتتكون من أنابيب فولاذية أنبوبية مجلفنة وألواح فولاذية زاويّة عن طريق اللحام والتثبيت بالمسامير والصواميل.مع ارتفاع من 20 مترًا إلى 120 مترًا ، يتم استخدام أبراج الشبكة المصنوعة من الحديد المجلفن أو الصلب على نطاق واسع لتركيب محطات الاتصالات المتنقلة الكبيرة وخطوط نقل الطاقة أو الأسلاك أو الكابلات.
مواصفات برج شبكي فولاذي ذو 4 أرجل
| مواد | صفائح فولاذية زاوية ، صفيحة فولاذية مسطحة ، براغي وصواميل |
| نوع الفولاذ | الفولاذ الهيكلي منخفض الكربون قابل للحام |
| درجة الصلب | GB Q235 ، Q345 ، BS 4360 ، ASTM A36 إلخ. |
| قوة الغلة | Fy≥235MPa |
| قوة الشد | Fu≥400MPa |
| استطالة | σ≥20٪ |
| صقل الأسطح | الجلفنة بالغمس الساخن بالإضافة إلى الطلاء اختياريًا |
| طبقة مجلفنة | T≥65 ميكرومتر |
| ارتفاع | 20 م إلى 120 م ، مخصصة للطلبات والمواصفات أو الرسومات |
| تصميم | برج شبكي قائم بذاته يدعم 4 أرجل |
| بنية | من 1 إلى 5 منصات ، تأتي كل منصة مع 4 إلى 6 أقواس لتركيب الهوائيات أو عدد محدد من الأقواس لتركيب الهوائيات وأفران الميكروويف ووحدات RRU وغيرها من الأجهزة. |
| وضع العرض | CKD (تم هدمه بالكامل) ، SKD (شبه مهدوم) ، DKD (تم هدمه بشكل مباشر) |
| التثبيت / التثبيت | البراغي والصواميل ، لوحات التوصيل |
| ترتيب | أسس / ركائز إطار فولاذي خرساني ، مسامير تثبيت مثبتة ، أقسام برج ، 1-5 منصات (اختيارية) ، أقواس متصاعدة ، سلم ، نظام أمان ضد السقوط ، مانع الصواعق ، لوحة التأريض إلخ. |
| حمل الرياح | 0.35-1.0 كيلو نيوتن / متر مربع |
| فترة الحياة | 20-50 سنة |
| ضمان | 3 سنوات |
| التطبيقات | هوائيات الهواتف المحمولة GSM / 3G / 4G / 5G ، هوائيات راديو VHF / FM ، أفران الميكروويف ، محطات microcell أو macrovell للاتصالات ، محطات التلفزيون إلخ. |

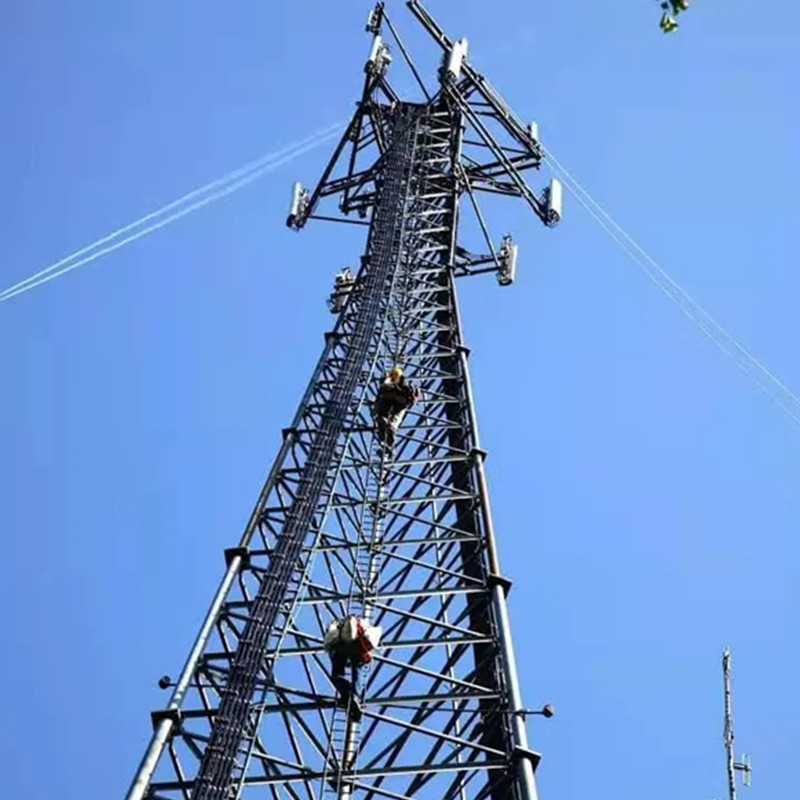

برج اتصالات متحرك زاوي من الصلب الزاوي بطول 70 مترًا و 4 أرجل مع 3 منصات وأقواس هوائي
يتكون هيكل برج الاتصالات الشبكي الفولاذي المجلفن رباعي الأرجل عمومًا من أساسات خرسانية بإطارات قفص فولاذي ، ومسامير تثبيت ، وأقسام من جسم البرج ، ومن 1 إلى 5 منصات ، وأقواس تثبيت ، وقضيب دوران البرق ، وسلم ، ولوحات تأريض ، ومضادة للسقوط نظام الأمان (هيكل القفص) والمشابك (مثل المشابك والمشابك والمسامير والصواميل وما إلى ذلك).يمكن تخصيص هيكل التصميم وارتفاع أبراج الاتصالات وفقًا للمتطلبات والرسومات.
أبراج اتصالات الصلب المجلفن المماثلة
3 برج شبكي فولاذي ذات دعم ذاتي أرجليتكون بشكل عام من أنابيب فولاذية أنبوبية كهيكل رئيسي (يمكنك إخباره بأرجل برج أو جسم) وألواح فولاذية زاويّة أو أنابيب أو قضبان فولاذية كإطار فرعي (دعامات أفقية ورأسية).ينقسم البرج الشبكي عمومًا إلى عدة أقسام وترتبط الأقسام بألواح شفة بمسامير وصواميل.يتكون كل قسم من أجزاء البرج من أنابيب فولاذية أنبوبية وألواح فولاذية زاويّة أو مسطحة ، وأحيانًا يكون البرج مصنوعًا من أنابيب فولاذية بالكامل أو بعض الأقواس مصنوعة من قضبان فولاذية صلبة.
يتم بشكل عام لحام أقسام البرج الشبكي الفولاذي الأنبوبي المصنوع بالكامل من الأنابيب الفولاذية في المصنع بمقدار 5 أمتار أو أطول من الأجزاء الشبكية ، ويتم لحام كل قسم بألواح شفة للتوصيل بين أقسام البرج.عندما تقوم بتثبيت البرج ، فإنك تحتاج إلى بناء أساسات بإطار مسامير تثبيت (يسميه شخص ما إطار قفص فولاذي) وخرسانة.يتم تثبيت البرج على الأساسات عبر ألواح شفة ذات مسامير وصواميل.هذا النوع من الأبراج الشبكية الفولاذية الأنبوبية أسهل في التركيب ومتينة وقوية للغاية ، لكن التكلفة أعلى قليلاً وأكثر تكلفة للنقل لأن جميع أقسام البرج ملحومة بأجزاء كبيرة تأخذ مساحة أكبر في الشاحنة أو الحاوية.
لذا فإن أشهر برج شبكي فولاذي ذو 3 أرجل مصنوع من أنابيب أنبوبية وألواح فولاذية زاويّة.الأنابيب الفولاذية مصنوعة لأرجل البرج ، والألواح الفولاذية الزاويّة مصنوعة للدعامات (أعضاء الدعم) والألواح الفولاذية المسطحة للموصلات.الأنابيب الفولاذية ملحومة بحواف عند كل طرف للتوصيل.جميع أجزاء البرج مسبقة الصنع من أعضاء فولاذية CKD (مطروحة بالكامل) جاهزة للتركيب.عندما تقوم بتثبيت البرج ، ما عليك سوى تثبيت الأنابيب الفولاذية على الأساسات بواسطة البراغي والصواميل ، ثم قم بتوصيل دعامات الصفيحة الفولاذية الزاويّة بالأنابيب عن طريق ألواح التوصيل الملحومة مع البراغي والصواميل.في طريقة تصنيع CKD ، تكون التكلفة أقل وتكلفة الشحن أيضًا أقل بكثير لأنه يمكنك شحن المزيد من المواد في حاوية أو شاحنة.
يتكون هيكل برج اتصالات شبكي فولاذي ذو 3 أرجل بشكل عام من مسامير تثبيت الأساس (إطارات القفص) ، وأقسام من جسم البرج ، ومن 1 إلى 5 منصات ، وأقواس التثبيت ، ومانع الصواعق أو قضيب الحماية ، والسلم ، ولوحات التأريض ، ونظام الأمان ضد السقوط (هيكل قفص خارجي) ومشابك (مثل المشابك والمشابك والمسامير والصواميل وما إلى ذلك).يمكن تخصيص التصميم والهيكل والارتفاع لأبراج الاتصالات وفقًا للمتطلبات والرسومات.
السطح الصلب المجلفن Bipod أو حامل ثلاثي القوائم أو برج شبكي
البرج الفولاذي على السطح هو برج صغير الحجم لمحطة اتصالات الخلايا الصغيرة لتوسيع تغطية إشارة الاتصالات في المجتمعات.تم تصميمه بشكل نموذجي على شكل برج ثنائي أو ثلاثي القوائم مثبت على السطح العلوي ، ويبلغ ارتفاع أبراج السطح بشكل عام من 5 أمتار إلى 15 مترًا.يتكون برج السطح من عمود رئيسي مصنوع من أنبوب فولاذي أنبوبي وبعض الألواح الفولاذية ذات الزوايا أو الصفائح الفولاذية المسطحة كدعامات ، متصلة بالفلنجات والمسامير والصواميل.مطلوب أيضًا أساس مع مسامير التثبيت لتثبيت البرج.أحيانًا يتم تصميم برج السطح كبرج مشدود بالأسلاك لجعله مع حمولة رياح أعلى.
ألواح الصلب المجلفن الزاوية
