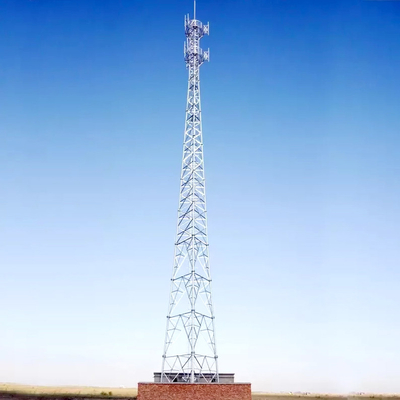

برج فولاذي متحرك ذو 4 أرجل ، دعم ذاتي 30 م إلى 70 م عمود مجلفن بالغمس الساخن
| مكان المنشأ | قوانغتشو، الصين |
|---|---|
| اسم العلامة التجارية | GUANGXIN |
| إصدار الشهادات | ISO9001 |
| رقم الموديل | SST-051 |
| الحد الأدنى لكمية | 1 مجموعة |
| الأسعار | USD1998-19998 per set |
| تفاصيل التغليف | صفائح الفقاعات البلاستيكية |
| وقت التسليم | 20-30 يوما |
| شروط الدفع | T / T ، L / C ، ويسترن يونيون ، موني جرام |
| القدرة على العرض | مجموعات 500 شهريا |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| اسم | برج شبكي من الصلب المجلفن الزاوي أو الأنبوبي | مادة | ألواح أو مواسير ذات زاوية إنشائية قابلة للحام |
|---|---|---|---|
| صقل الأسطح | الجلفنة بالغمس الساخن | ارتفاع | 30 م إلى 100 م أو ارتفاع حسب الطلب |
| الصف المادي | GB Q235 ، Q345 ، Q355 أو درجة محددة | قوة الغلة | 235 ~ 355 ميجا باسكال |
| سمك المجلفن | 65 ~ 85 ميكرون | تصميم | 1-5 منصات مع كتائف تركيب |
| حمل الرياح | 0.36-1.0 كيلو نيوتن / متر مربع | فترة الحياة | 20-50 سنة |
| ضمان | 3 سنوات | وقت التسليم | 20-30 يوما |
منتوج وصف
برج فولاذي لهوائي اتصالات ذو 4 أرجل ، مصنوع من ألواح الصلب المجلفنة بالغمس على الساخن
4 أرجل ، برج اتصالات شبكي من الصلب المجلفن ذاتي الدعم ، برج هوائي ، برج راديو وبرج نقل
يعد برج هوائي الاتصالات السلكية واللاسلكية من الصلب المجلفن بالغمس الساخن دعامة مهمة لنقل وتغطية إشارات 2G و 3G و 4G و 5G.يمكن أن يساعد برج أو عمود مرتفع يصل ارتفاعه إلى 100 متر في توسيع تغطية إشارة الاتصال.
هناك 3 أنواع شائعة من أبراج الاتصالات الشبكية - الأبراج الفولاذية الثابتة الأرضية ذاتية التدمير ، والأبراج الفولاذية ذاتية الدعم على الأسطح والأبراج المشدودة بالأسلاك الفولاذية.عادة ما تكون الأبراج الشبكية الفولاذية عالية من 35 م إلى 100 م.إلى جانب استخدامها في الاتصالات السلكية واللاسلكية ، تستخدم الأبراج الفولاذية أيضًا على نطاق واسع لنقل وتوزيع الطاقة وكذلك محطات إرسال الإشارات التلفزيونية.
طائرة أسرع من الصوت: برج فولاذي ذاتي الدعم
البرج الفولاذي ذاتي الدعم هو البرج الأكثر شيوعًا لتطبيقات الاتصالات أو نقل الطاقة والتوزيع.إنها مصممة بشكل عام لثلاثة أرجل أو 4 أرجل ، وتتكون من أنابيب فولاذية أنبوبية مجلفنة وألواح فولاذية زاويّة عن طريق اللحام والتثبيت بالمسامير والصواميل.مع ارتفاع من 35m إلى 100m ، الأبراج الشبكية الفولاذية تستخدم على نطاق واسع لتركيب محطات اتصالات macrocell ونقل الطاقة أو أسلاك أو كبلات التوزيع.
4 أرجل برج شبكي الصلب الدعم الذاتيبشكل عام مصنوعة من ألواح الصلب الزاوي والألواح الفولاذية المسطحة.ينقسم البرج الشبكي المكون من 4 أرجل بشكل عام إلى عدة أقسام ويتم توصيل الأقسام بواسطة لوحات توصيل مسطحة مزودة بمسامير وصواميل.كل قسم برج مصنوع من صفائح فولاذية زاوية وألواح مسطحة.جميع الألواح الفولاذية مسبقة الصنع مع فتحات وجلفنة بالغمس الساخن.
مواصفات برج شبكي فولاذي ذو 4 أرجل
| مادة | صفائح فولاذية زاوية ، صفيحة فولاذية مسطحة ، براغي وصواميل |
| نوع الفولاذ | الفولاذ الهيكلي منخفض الكربون قابل للحام |
| درجة الصلب | GB Q235 ، Q345 ، BS 4360 ، ASTM A36 إلخ. |
| قوة الغلة | Fy≥235MPa |
| قوة الشد | Fu≥400MPa |
| استطالة | σ≥20٪ |
| صقل الأسطح | الجلفنة بالغمس الساخن |
| طبقة مجلفنة | T≥65 ميكرومتر |
| ارتفاع | 20 م إلى 100 م ، حسب الطلب |
| تصميم | 4 أرجل برج شبكي قائم بذاته أو دعم ذاتي |
| بنية | من 1 إلى 5 منصات ، تأتي كل منصة مع 4 إلى 6 أقواس لتركيب الهوائيات أو عدد محدد من الأقواس لتركيب الهوائيات وأفران الميكروويف ووحدات RRU وغيرها من الأجهزة. |
| وضع العرض | CKD (تم هدمه بالكامل) ، SKD (شبه مهدوم) ، DKD (تم هدمه بشكل مباشر) |
| التثبيت / التثبيت | البراغي والصواميل ، لوحات التوصيل |
| ترتيب | الأساسات / براغي التثبيت ، أقسام البرج ، منصات 1-5 (اختياري) ، أقواس التثبيت ، السلم ، نظام الأمان ضد السقوط ، مانع الصواعق ، لوحة التأريض ، إلخ. |
| حمل الرياح | 0.35-1.0 كيلو نيوتن / متر مربع |
| فترة الحياة | 20-50 سنة |
| ضمان | 3 سنوات |
| التطبيقات | هوائيات راديو GSM / 3G / 4G / 5G / FM ، أفران ميكروويف ، محطات اتصالات. |

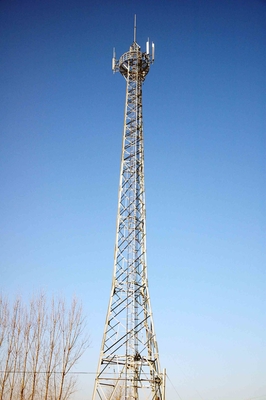

برج اتصالات متحرك زاوي من الصلب الزاوي بطول 70 مترًا و 4 أرجل مع 3 منصات وأقواس هوائي
يتكون هيكل برج اتصالات شبكي فولاذي ذو 4 أرجل بشكل عام من مسامير تثبيت الأساس (إطارات القفص) ، وأقسام من جسم البرج ، ومن 1 إلى 5 منصات ، وأقواس التثبيت ، وقضيب الحماية من الصواعق ، والسلم ، ولوحات التأريض ، ونظام الأمان ضد السقوط (هيكل القفص) والمشابك (مثل المشابك والمشابك والمسامير والصواميل وما إلى ذلك).يمكن تخصيص التصميم والهيكل والارتفاع لأبراج الاتصالات وفقًا للمتطلبات والرسومات.

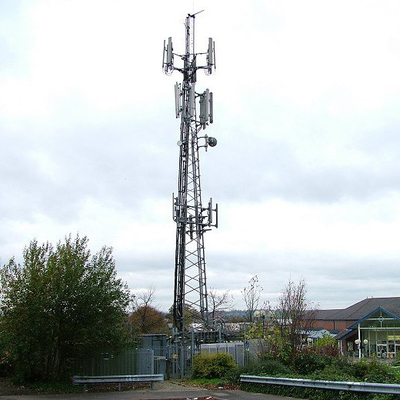

أبراج اتصالات الصلب المجلفن المماثلة
3 برج شبكي فولاذي ذو دعم ذاتي أرجليتكون بشكل عام من أنابيب فولاذية أنبوبية كهيكل رئيسي (يمكنك تحديده كأرجل برج أو جسم) وألواح أو أنابيب فولاذية زاويّة كإطار فرعي (دعائم أفقية ورأسية).ينقسم البرج الشبكي عمومًا إلى عدة أقسام وترتبط الأقسام بألواح شفة بمسامير وصواميل.يتكون كل قسم من أجزاء البرج من أنابيب فولاذية أنبوبية ولوح فولاذي زاوي أو مسطح ، وأحيانًا يكون البرج مصنوعًا من أنابيب فولاذية بالكامل أو بعض الدعامات مصنوعة من قضبان فولاذية صلبة.
يتم بشكل عام لحام أقسام البرج الشبكي الفولاذي الأنبوبي المصنوع بالكامل من الأنابيب الفولاذية في المصنع بمقدار 5 أمتار أو أطول من الأجزاء الشبكية ، ويتم لحام كل قسم بألواح شفة للتوصيل بين أقسام البرج.عندما تقوم بتثبيت البرج ، فإنك تحتاج إلى بناء أساسات بإطار مسامير تثبيت (يسميه شخص ما إطار قفص فولاذي) وخرسانة.يتم تثبيت البرج على الأساسات عبر ألواح شفة ذات مسامير وصواميل.هذا النوع من الأبراج الشبكية الفولاذية الأنبوبية أسهل في التركيب ومتينة وقوية للغاية ، لكن التكلفة أعلى قليلاً وأكثر تكلفة للنقل لأن جميع أقسام البرج ملحومة بأجزاء كبيرة تأخذ مساحة أكبر في الشاحنة أو الحاوية.
لذا فإن أشهر برج شبكي فولاذي ذو 3 أرجل مصنوع من أنابيب أنبوبية وألواح فولاذية زاويّة.الأنابيب الفولاذية مصنوعة لأرجل البرج ، والألواح الفولاذية الزاويّة مصنوعة للدعامات (أعضاء الدعم) والألواح الفولاذية المسطحة للموصلات.الأنابيب الفولاذية ملحومة بحواف عند كل طرف للتوصيل.جميع أجزاء البرج مسبقة الصنع من أعضاء فولاذية CKD (مطروحة بالكامل) جاهزة للتركيب.عندما تقوم بتثبيت البرج ، ما عليك سوى تثبيت الأنابيب الفولاذية على الأساسات بواسطة البراغي والصواميل ، ثم قم بتوصيل دعامات الصفيحة الفولاذية الزاويّة بالأنابيب عن طريق ألواح التوصيل الملحومة مع البراغي والصواميل.في طريقة تصنيع CKD ، تكون التكلفة أقل وتكلفة الشحن أيضًا أقل بكثير لأنه يمكنك شحن المزيد من المواد في حاوية أو شاحنة.
يتكون هيكل برج اتصالات شبكي فولاذي ذو 3 أرجل بشكل عام من مسامير تثبيت الأساس (إطارات القفص) ، وأقسام من جسم البرج ، ومن 1 إلى 5 منصات ، وأقواس التثبيت ، ومانع الصواعق أو قضيب الحماية ، والسلم ، ولوحات التأريض ، ونظام الأمان ضد السقوط (هيكل قفص خارجي) ومشابك (مثل المشابك والمشابك والمسامير والصواميل وما إلى ذلك).يمكن تخصيص التصميم والهيكل والارتفاع لأبراج الاتصالات وفقًا للمتطلبات والرسومات.
