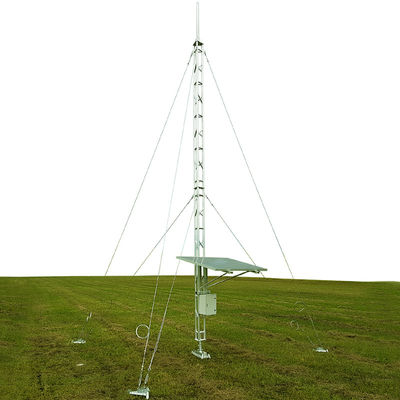

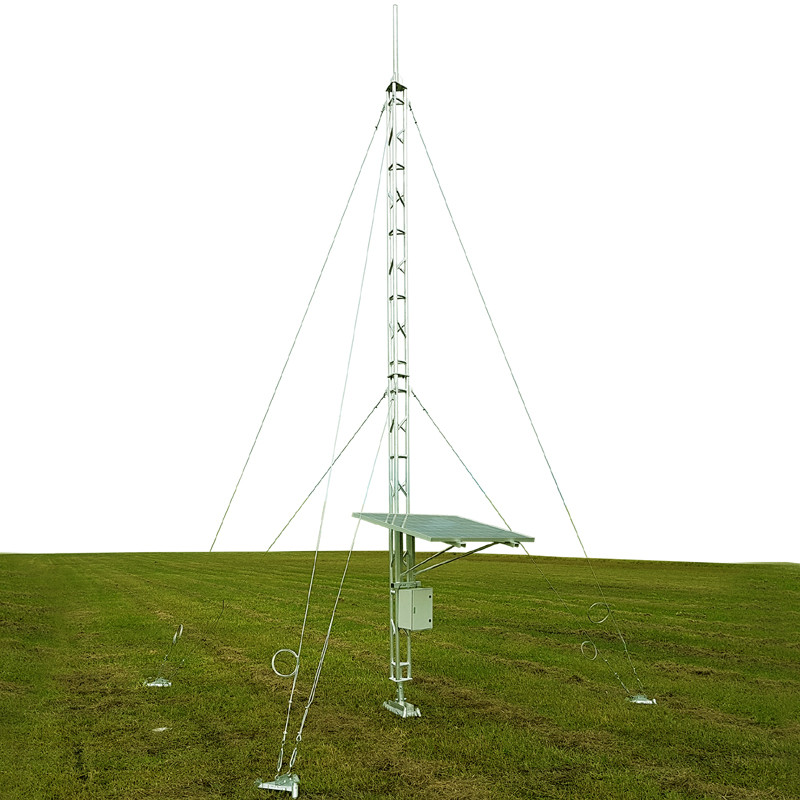

ارتفاع الصاري 30 م 60 م أسلاك الفولاذ برج للاتصالات السلكية
| مكان المنشأ | قوانغتشو، الصين |
|---|---|
| اسم العلامة التجارية | GUANGXIN |
| إصدار الشهادات | ISO9001 |
| رقم الموديل | GWT-021 |
| الحد الأدنى لكمية | 1 مجموعة |
| الأسعار | USD998-1998 per set |
| تفاصيل التغليف | صفائح الفقاعات البلاستيكية |
| وقت التسليم | 20-30 يوما |
| شروط الدفع | T / T ، L / C ، ويسترن يونيون ، موني جرام |
| القدرة على العرض | 500 مجموعة شهريا |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| اسم | برج أسلاك الفولاذ المجلفن | مواد | ألواح أو مواسير ذات زاوية إنشائية قابلة للحام |
|---|---|---|---|
| صقل الأسطح | الجلفنة بالغمس الساخن | ارتفاع | 30 م إلى 60 م أو ارتفاع حسب الطلب |
| الصف المادي | GB Q235 ، Q345 ، Q355 أو درجة محددة | قوة العائد | 235 ~ 355 ميجا باسكال |
| سمك المجلفن | 65 ~ 85 ميكرون | تصميم | 1-5 منصات مع كتائف تركيب |
| حمل الرياح | 0.36-1.0 كيلو نيوتن / متر مربع | فترة الحياة | 20-50 سنة |
| إبراز | برج الاتصالات الفولاذي 60 مترًا,برج الاتصالات الفولاذي ISO9001,برج الصاري بارتفاع 60 مترًا |
||
منتوج وصف

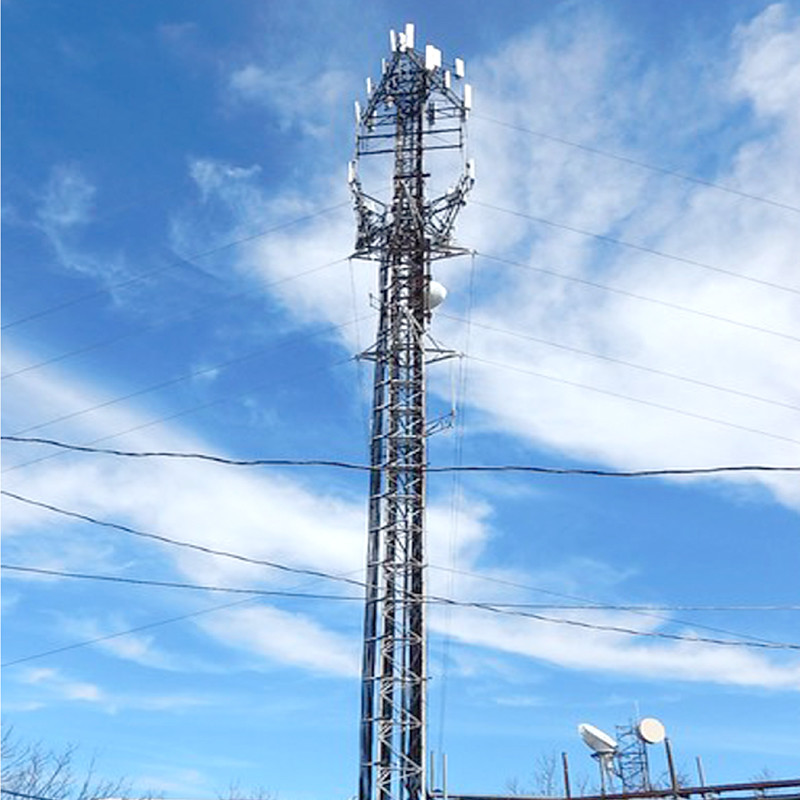

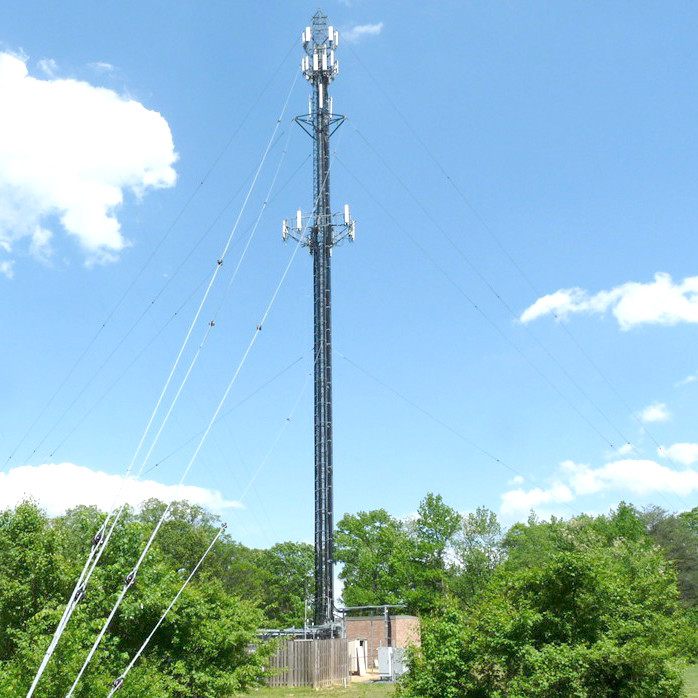

برج الاتصالات السلكية واللاسلكية عالية الصاري 30 م 60 م للاتصالات
30-60m ارتفاع الصاري برج الاتصالات الصلب المجلفن أسلاك الفولاذ
Bipod أو ترايبود أو شبكي على السطح والأرضية أسلاك الفولاذ المجلفن برج الاتصالات ، برج الهوائي ، برج الراديو وبرج التلفزيون ، نقل الطاقة وبرج التوزيع
مواصفات برج شبكي فولاذي ذو 3 أرجل
| مادة | أنابيب فولاذية أنبوبية ، صفائح فولاذية زاويّة ، صفيحة فولاذية مسطحة أو قضبان فولاذية صلبة ، براغي وصواميل |
| نوع الفولاذ | الفولاذ الهيكلي منخفض الكربون قابل للحام |
| درجة الصلب | GB Q235 ، Q345 ، BS 4360 ، ASTM A36 إلخ. |
| قوة الغلة | Fy≥235MPa |
| قوة الشد | Fu≥400MPa |
| استطالة | σ≥20٪ |
| صقل الأسطح | الجلفنة بالغمس الساخن |
| طبقة مجلفنة | T≥65 ميكرومتر |
| ارتفاع | 20 م إلى 100 م ، حسب الطلب |
| تصميم | 3 أرجل برج شبكي قائم بذاته أو دعم ذاتي |
| بنية | من 1 إلى 5 منصات ، تأتي كل منصة مع 4 إلى 6 أقواس لتركيب الهوائيات أو عدد محدد من الأقواس لتركيب الهوائيات وأجهزة الميكروويف ووحدات RRU والأجهزة الأخرى. |
| وضع العرض | CKD (تم هدمه بالكامل) ، SKD (شبه مطروح) ، DKD (تم طرحه مباشرة) |
| التثبيت / التثبيت | البراغي والصواميل ، ربط الشفاه |
| إعدادات | الأساسات / براغي التثبيت ، أقسام البرج ، 1-5 المنصات (اختياري) ، أقواس التثبيت ، السلم ، نظام الأمان ضد السقوط ، مانع الصواعق ، لوحة التأريض ، إلخ. |
| حمل الرياح | 0.35-1.0 كيلو نيوتن / متر مربع |
| فترة الحياة | 20-50 سنة |
| ضمان | 3 سنوات |
| التطبيقات | هوائيات راديو GSM / 3G / 4G / 5G / FM ، أفران ميكروويف ، محطات اتصالات |
طائرة أسرع من الصوت: برج فولاذي ذاتي الدعم
البرج الفولاذي ذاتي الدعم هو البرج الأكثر شيوعًا لتطبيقات الاتصالات أو نقل الطاقة والتوزيع.إنها مصممة بشكل عام لثلاثة أرجل أو 4 أرجل ، وتتكون من أنابيب فولاذية أنبوبية مجلفنة وألواح فولاذية زاويّة عن طريق اللحام والتثبيت بالمسامير والصواميل.مع إرتفاع 35m إلى 100m ، الأبراج الشبكية الفولاذية تستخدم على نطاق واسع لتركيب محطات الاتصالات الكبيرة وخلايا نقل الطاقة أو أسلاك أو كبلات التوزيع.
50 م هايت ماست برج اتصالات شبكي من الصلب الزاوي بأربعة أرجل مع منصتين
4 برج شبكي فولاذي ذو دعم ذاتي أرجلعادة ما تكون مصنوعة من ألواح الصلب الزاوي والألواح الفولاذية المسطحة.ينقسم البرج الشبكي المكون من 4 أرجل بشكل عام إلى عدة أقسام ويتم توصيل الأقسام بواسطة لوحات توصيل مسطحة مزودة بمسامير وصواميل.كل قسم برج مصنوع من صفائح فولاذية زاوية وألواح مسطحة.جميع الألواح الفولاذية مسبقة الصنع مع فتحات وجلفنة بالغمس الساخن.
مواصفات برج شبكي فولاذي ذو أربعة أرجل
| مادة | صفائح فولاذية زاوية ، صفيحة فولاذية مسطحة ، براغي وصواميل |
| نوع الفولاذ | الفولاذ الهيكلي منخفض الكربون قابل للحام |
| درجة الصلب | GB Q235 ، Q345 ، BS 4360 ، ASTM A36 إلخ. |
| قوة الغلة | Fy≥235MPa |
| قوة الشد | Fu≥400MPa |
| استطالة | σ≥20٪ |
| صقل الأسطح | الجلفنة بالغمس الساخن |
| طبقة مجلفنة | T≥65 ميكرومتر |
| ارتفاع | 20 م إلى 100 م ، حسب الطلب |
| تصميم | 4 أرجل برج شبكي قائم بذاته أو دعم ذاتي |
| بنية | من 1 إلى 5 منصات ، تأتي كل منصة مع 4 إلى 6 أقواس لتركيب الهوائيات أو عدد محدد من الأقواس لتركيب الهوائيات وأجهزة الميكروويف ووحدات RRU والأجهزة الأخرى. |
| وضع العرض | CKD (تم هدمه بالكامل) ، SKD (شبه مطروح) ، DKD (تم طرحه مباشرة) |
| التثبيت / التثبيت | البراغي والصواميل ، لوحات التوصيل |
| إعدادات | الأساسات / براغي التثبيت ، أقسام البرج ، 1-5 المنصات (اختياري) ، أقواس التثبيت ، السلم ، نظام الأمان ضد السقوط ، مانع الصواعق ، لوحة التأريض ، إلخ. |
| حمل الرياح | 0.35-1.0 كيلو نيوتن / متر مربع |
| فترة الحياة | 20-50 سنة |
| ضمان | 3 سنوات |
| التطبيقات | هوائيات راديو GSM / 3G / 4G / 5G / FM ، أفران ميكروويف ، محطات اتصالات. |
برج اتصالات متحرك زاوي من الصلب الزاوي بطول 70 مترًا و 4 أرجل مع 3 منصات وأقواس هوائي
يتكون هيكل برج اتصالات شبكي فولاذي ذو 4 أرجل بشكل عام من مسامير تثبيت الأساس (إطارات القفص) ، وأقسام من جسم البرج ، ومن 1 إلى 5 منصات ، وأقواس التثبيت ، وقضيب الحماية من الصواعق ، والسلم ، ولوحات التأريض ، ونظام الأمان ضد السقوط (هيكل القفص) والمشابك (مثل المشابك والمشابك والمسامير والصواميل وما إلى ذلك).يمكن تخصيص التصميم والهيكل والارتفاع لأبراج الاتصالات وفقًا للمتطلبات والرسومات.
أبراج اتصالات فولاذية مجلفنة مماثلة
3 برج شبكي فولاذي ذو دعم ذاتي أرجليتكون بشكل عام من أنابيب فولاذية أنبوبية كهيكل رئيسي (يمكنك تحديده كأرجل برج أو جسم) وألواح أو أنابيب فولاذية زاويّة كإطار فرعي (دعائم أفقية ورأسية).ينقسم البرج الشبكي عمومًا إلى عدة أقسام وترتبط الأقسام بألواح شفة بمسامير وصواميل.يتكون كل قسم من أجزاء البرج من أنابيب فولاذية أنبوبية ولوح فولاذي زاوي أو مسطح ، وأحيانًا يكون البرج مصنوعًا من أنابيب فولاذية بالكامل أو بعض الدعامات مصنوعة من قضبان فولاذية صلبة.
يتم بشكل عام لحام أقسام البرج الشبكي الفولاذي الأنبوبي المصنوع بالكامل من الأنابيب الفولاذية في المصنع بمقدار 5 أمتار أو أجزاء شعرية أطول ، ويتم لحام كل قسم بألواح شفة للتوصيل بين أقسام البرج.عندما تقوم بتثبيت البرج ، فإنك تحتاج إلى بناء أساسات بإطار مسامير تثبيت (يسميه شخص ما إطار قفص فولاذي) وخرسانة.يتم تثبيت البرج على الأساسات عبر ألواح شفة بمسامير وصواميل.هذا النوع من الأبراج الشبكية الفولاذية الأنبوبية أسهل في التركيب ومتينة وقوية للغاية ، لكن التكلفة أعلى قليلاً وأكثر تكلفة للنقل لأن جميع أقسام البرج ملحومة بأجزاء كبيرة تأخذ مساحة أكبر في الشاحنة أو الحاوية.
لذا فإن أشهر برج شبكي فولاذي ذو 3 أرجل مصنوع من أنابيب أنبوبية وألواح فولاذية زاويّة.يتم تصنيع الأنابيب الفولاذية لأرجل البرج ، ويتم تصنيع الألواح الفولاذية الزاويّة للتدعيم (أعضاء الدعم) والألواح الفولاذية المسطحة للموصلات.الأنابيب الفولاذية ملحومة بحواف عند كل طرف للتوصيل.جميع أجزاء البرج مسبقة الصنع في أعضاء فولاذية CKD (تم هدمها بالكامل) جاهزة للتركيب.عندما تقوم بتثبيت البرج ، ما عليك سوى تثبيت الأنابيب الفولاذية على الأساسات بواسطة البراغي والصواميل ، ثم قم بتوصيل دعامات الصفيحة الفولاذية الزاويّة بالأنابيب عن طريق ألواح التوصيل الملحومة مع البراغي والصواميل.في طريقة تصنيع CKD ، تكون التكلفة أقل وتكلفة الشحن أيضًا أقل بكثير لأنه يمكنك شحن المزيد من المواد في حاوية أو شاحنة.
