برج توربينات رياح شبكية بثلاث منصات ، 3 أرجل مجلفنة 100 م BS 4360
| مكان المنشأ | قوانغتشو، الصين |
|---|---|
| اسم العلامة التجارية | GUANGXIN |
| إصدار الشهادات | ISO9001 |
| رقم الموديل | SST-033 |
| الحد الأدنى لكمية | 1 مجموعة |
| الأسعار | USD1998-9998 per piece |
| تفاصيل التغليف | صفائح الفقاعات البلاستيكية وألواح الصوف اللؤلؤي |
| وقت التسليم | 20-30days |
| شروط الدفع | T / T ، L / C ، ويسترن يونيون ، موني جرام |
| القدرة على العرض | 200 مجموعة شهريا |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| اسم | برج توربينات الرياح الشبكية | مواد | الأنابيب والألواح المصنوعة من الصلب الكربوني القابلة للربط |
|---|---|---|---|
| تصميم | برج شبكي فولاذي ذاتي الدعم | تشكيلات الصفائح | 1-3 منصات مع كتائف تركيب |
| سرعة الرياح | 30-60 م / ث | التطبيقات | محطات اتصالات GSM و 2G و 3G و 4G و 5G macrocell و microcell |
| تسليط الضوء | برج توربينات الرياح الشبكية 100 م,برج توربينات الرياح الشبكية ODM,برج فولاذي شبكي 100 م |
||
منتوج وصف
برج توربينات رياح شبكية بثلاث منصات ، 3 أرجل مجلفنة 100 م BS 4360
3 أرجل أنبوبي الصلب المجلفن sopprting شعرية برج هوائي الاتصالات المتنقلة
برج توربينات الرياح الشبكية هو البرج الأكثر شعبية لتطبيقات نقل وتوزيع الطاقة.إنها مصممة بشكل عام لثلاثة أرجل أو 4 أرجل ، وتتكون من أنابيب فولاذية أنبوبية مجلفنة وألواح فولاذية زاويّة عن طريق اللحام والتثبيت بالمسامير والصواميل.مع ارتفاع من 30m إلى 100m ، الأبراج الشبكية الفولاذية تستخدم على نطاق واسع لتركيب محطات الاتصال الصغيرة أو محطات الخلايا الكبيرة ونقل الطاقة أو الأسلاك والكابلات.
مواصفات برج توربينات الرياح الشبكية
| مادة | أنابيب فولاذية أنبوبية ، صفائح فولاذية زاويّة ، صفيحة فولاذية مسطحة أو قضبان فولاذية صلبة ، براغي وصواميل |
| نوع الفولاذ | الفولاذ الهيكلي منخفض الكربون قابل للحام |
| درجة الصلب | GB Q235 ، Q345 ، BS 4360 ، ASTM A36 إلخ. |
| قوة الغلة | Fy≥235MPa |
| قوة الشد | Fu≥400MPa |
| استطالة | σ≥20٪ |
| صقل الأسطح | الجلفنة بالغمس الساخن |
| طبقة مجلفنة | T≥65 ميكرومتر |
| ارتفاع | 20 م إلى 100 م ، حسب الطلب |
| تصميم | 3 أرجل برج شبكي قائم بذاته أو دعم ذاتي |
| بنية | من 1 إلى 5 منصات ، تأتي كل منصة مع 4 إلى 6 أقواس لتركيب الهوائيات أو عدد محدد من الأقواس لتركيب الهوائيات وأجهزة الميكروويف ووحدات RRU والأجهزة الأخرى. |
| وضع العرض | CKD (تم هدمه بالكامل) ، SKD (شبه مطروح) ، DKD (تم طرحه مباشرة) |
| التثبيت / التثبيت | البراغي والصواميل ، ربط الشفاه |
| إعدادات | الأساسات / براغي التثبيت ، أقسام البرج ، 1-5 المنصات (اختياري) ، أقواس التثبيت ، السلم ، نظام الأمان ضد السقوط ، مانع الصواعق ، لوحة التأريض ، إلخ. |
| حمل الرياح | 0.35-1.0 كيلو نيوتن / متر مربع |
| فترة الحياة | 20-50 سنة |
| ضمان | 3 سنوات |
| التطبيقات | هوائيات راديو GSM / 3G / 4G / 5G / FM ، أفران ميكروويف ، محطات اتصالات |
3 برج شبكي فولاذي ذو دعم ذاتي أرجليتكون بشكل عام من أنابيب فولاذية أنبوبية كهيكل رئيسي (يمكنك تحديده كأرجل برج أو جسم) وألواح أو أنابيب فولاذية زاويّة كإطار فرعي (دعائم أفقية ورأسية).ينقسم البرج الشبكي عمومًا إلى عدة أقسام وترتبط الأقسام بألواح شفة بمسامير وصواميل.يتكون كل قسم من أجزاء البرج من أنابيب فولاذية أنبوبية ولوح فولاذي زاوي أو مسطح ، وأحيانًا يكون البرج مصنوعًا من أنابيب فولاذية بالكامل أو بعض الدعامات مصنوعة من قضبان فولاذية صلبة.
يتم بشكل عام لحام أقسام البرج الشبكي الفولاذي الأنبوبي المصنوع بالكامل من الأنابيب الفولاذية في المصنع بمقدار 5 أمتار أو أجزاء شعرية أطول ، ويتم لحام كل قسم بألواح شفة للتوصيل بين أقسام البرج.عندما تقوم بتثبيت البرج ، فإنك تحتاج إلى بناء أساسات بإطار مسامير تثبيت (يسميه شخص ما إطار قفص فولاذي) وخرسانة.يتم تثبيت البرج على الأساسات عبر ألواح شفة بمسامير وصواميل.هذا النوع من الأبراج الشبكية الفولاذية الأنبوبية أسهل في التركيب ومتينة وقوية للغاية ، لكن التكلفة أعلى قليلاً وأكثر تكلفة للنقل لأن جميع أقسام البرج ملحومة بأجزاء كبيرة تأخذ مساحة أكبر في الشاحنة أو الحاوية.

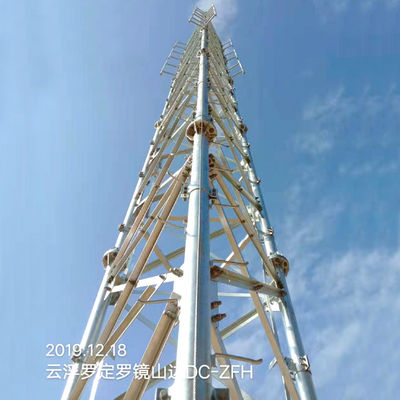

3 أرجل برج شبكي من الصلب المجلفن مع منصتين
يتكون هيكل برج اتصالات شبكي فولاذي ذو 3 أرجل بشكل عام من مسامير تثبيت الأساس (إطارات القفص) ، وأجزاء من جسم البرج ، ومن 1 إلى 5 منصات ، وأقواس التثبيت ، ومانع الصواعق أو قضبان الحماية ، والسلم ، ولوحات التأريض ، ونظام الأمان ضد السقوط (هيكل قفص خارجي) ومشابك (مثل المشابك والمشابك والمسامير والصواميل وما إلى ذلك).يمكن تخصيص التصميم والهيكل والارتفاع لأبراج الاتصالات وفقًا للمتطلبات والرسومات.
أبراج الاتصالات المماثلة أو ذات الصلة
4 برج شبكي فولاذي ذو دعم ذاتي أرجلعادة ما تكون مصنوعة من ألواح الصلب الزاوي والألواح الفولاذية المسطحة.ينقسم البرج الشبكي المكون من 4 أرجل بشكل عام إلى عدة أقسام ويتم توصيل الأقسام بواسطة لوحات توصيل مسطحة مزودة بمسامير وصواميل.كل قسم برج مصنوع من صفائح فولاذية زاوية وألواح مسطحة.جميع الألواح الفولاذية مسبقة الصنع مع فتحات وجلفنة بالغمس الساخن.
يتكون هيكل برج اتصالات شبكي فولاذي ذو 4 أرجل بشكل عام من مسامير تثبيت الأساس (إطارات القفص) ، وأقسام من جسم البرج ، ومن 1 إلى 5 منصات ، وأقواس التثبيت ، وقضيب الحماية من الصواعق ، والسلم ، ولوحات التأريض ، ونظام الأمان ضد السقوط (هيكل القفص) والمشابك (مثل المشابك والمشابك والمسامير والصواميل وما إلى ذلك).يمكن تخصيص التصميم والهيكل والارتفاع لأبراج الاتصالات وفقًا للمتطلبات والرسومات.
